Erin II G1

Name: Erin II G1
Brand: Archipelag
SKU: BD42641

Dodaj do porównania Usuń z porównania

Dodaj do ulubionych Usuń z ulubionych

Lustrzane odbicie

Pow. użytkowa:

86.55m²

Koszt budowy:

367000zł

Liczba pokoi:

Liczba łazienek:

Garaż:

Rzuty

Lustrzane odbicie

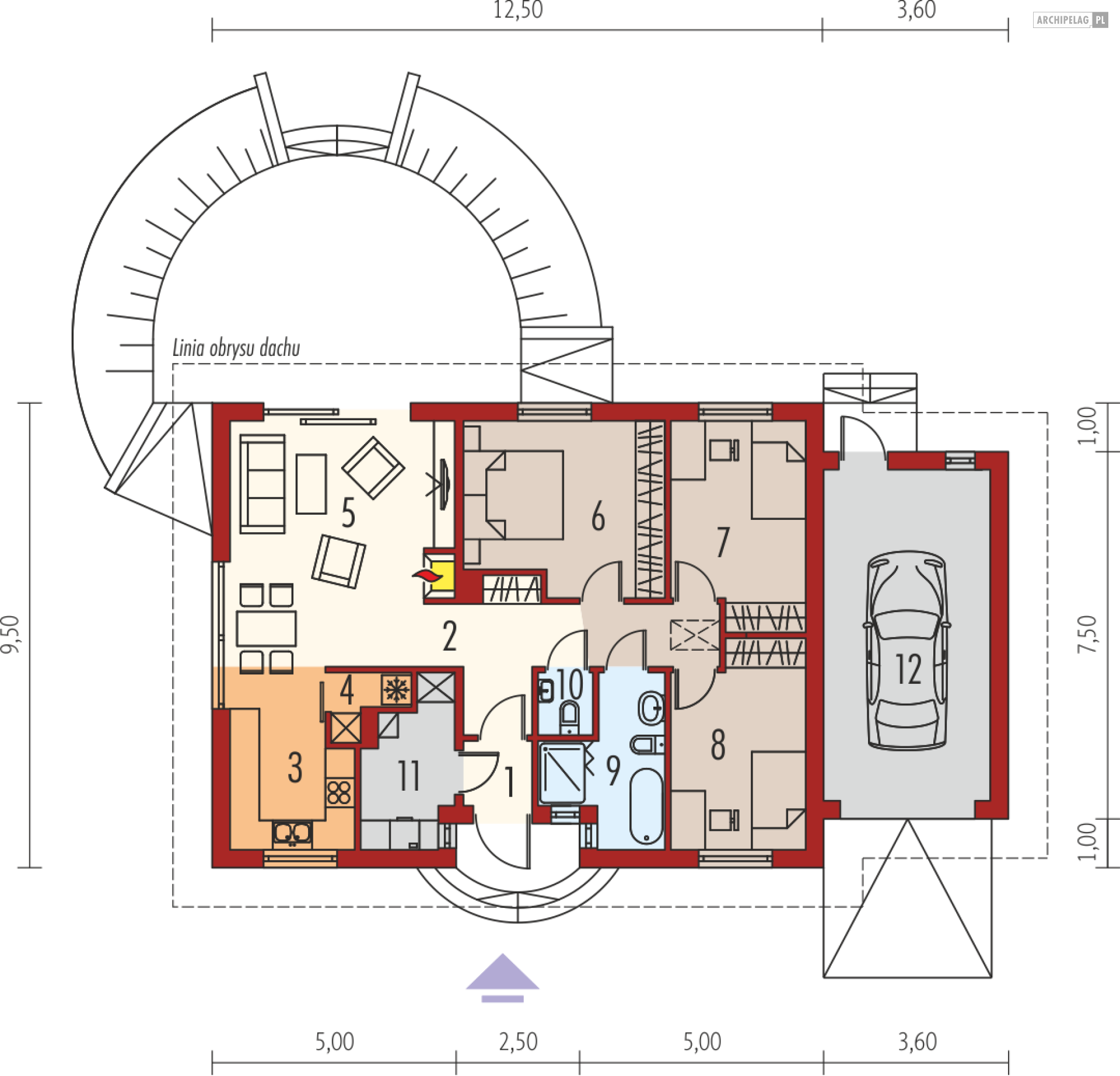

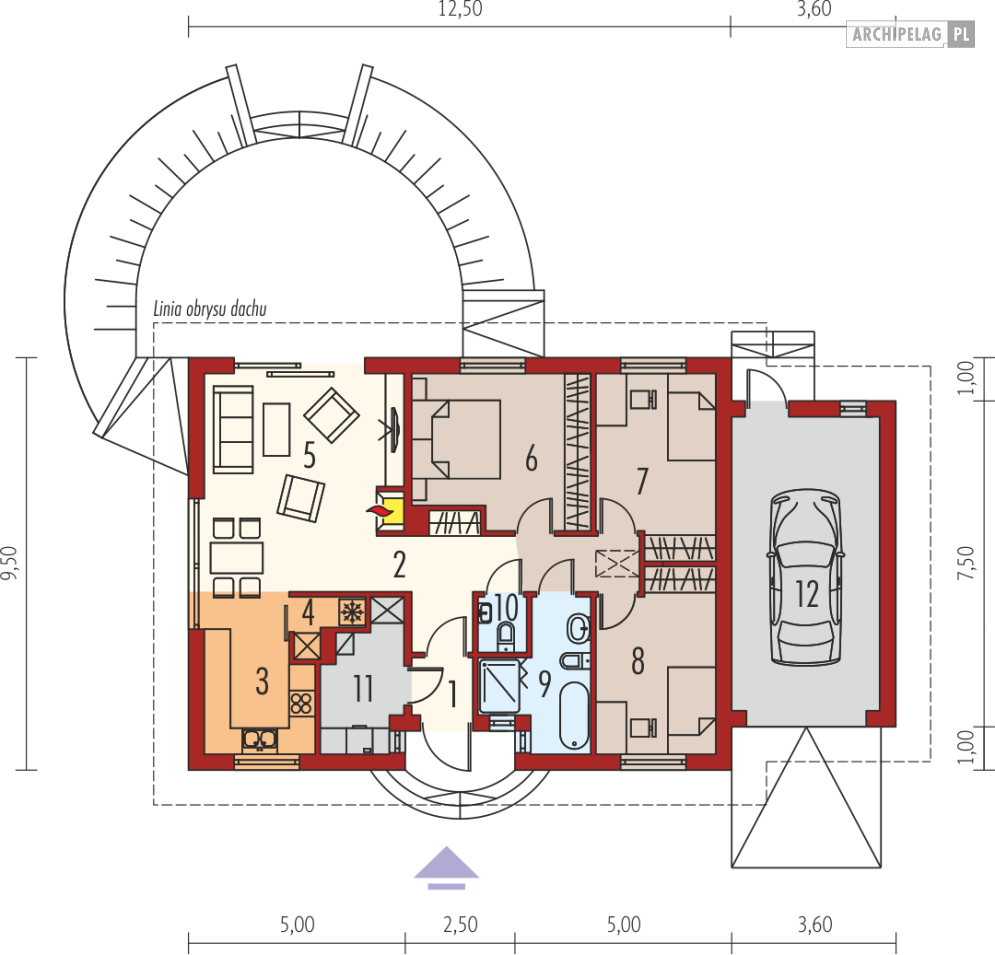

Rzut parteru

113.45 m²

Wiatrołap

1.78 m²

Hol

9.42 m²

Kuchnia

6.75 m²

Spiżarnia

1.51 m²

Pokój dzienny + jadalnia

24.21 m²

Sypialnia

13.36 m²

Sypialnia

11.04 m²

Sypialnia

11.04 m²

Łazienka

6.07 m²

Toaleta

1.37 m²

Kotłownia

5.3 m²

Garaż

21.6 m²

Pobierz rysunki szczegółowe

Zapytaj, co możesz zmienić

Lustrzane odbicie

Pobierz rysunki szczegółowe

Zapytaj, co możesz zmienić

Zamów rysunki szczegółowe

Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.

ZAMAWIAM

Elewacje

Frontowa

Ogrodowa

Lewa

Prawa

Specyfikacja techniczna

Główne parametry

Powierzchnia użytkowa

86,55 m²

Łączna powierzchnia tzw. pomieszczeń użytkowych. Przede wszystkim nie zalicza się do niej powierzchni garażu, nieużytkowego strychu, piwnicy, kotłowni.

Liczba pokoi

Liczba łazienek

Garaż

Pełna specyfikacja

Maksymalna wysokość budynku

6,65 m

Wysokość wyznaczona od poziomu terenu do najwyżej położonej części dachu (np. kalenicy), zwykle bez uwzględnienia kominów.

Kąt nachylenia dachu

30,00°

Nachylenie połaci dachu podane w stopniach.

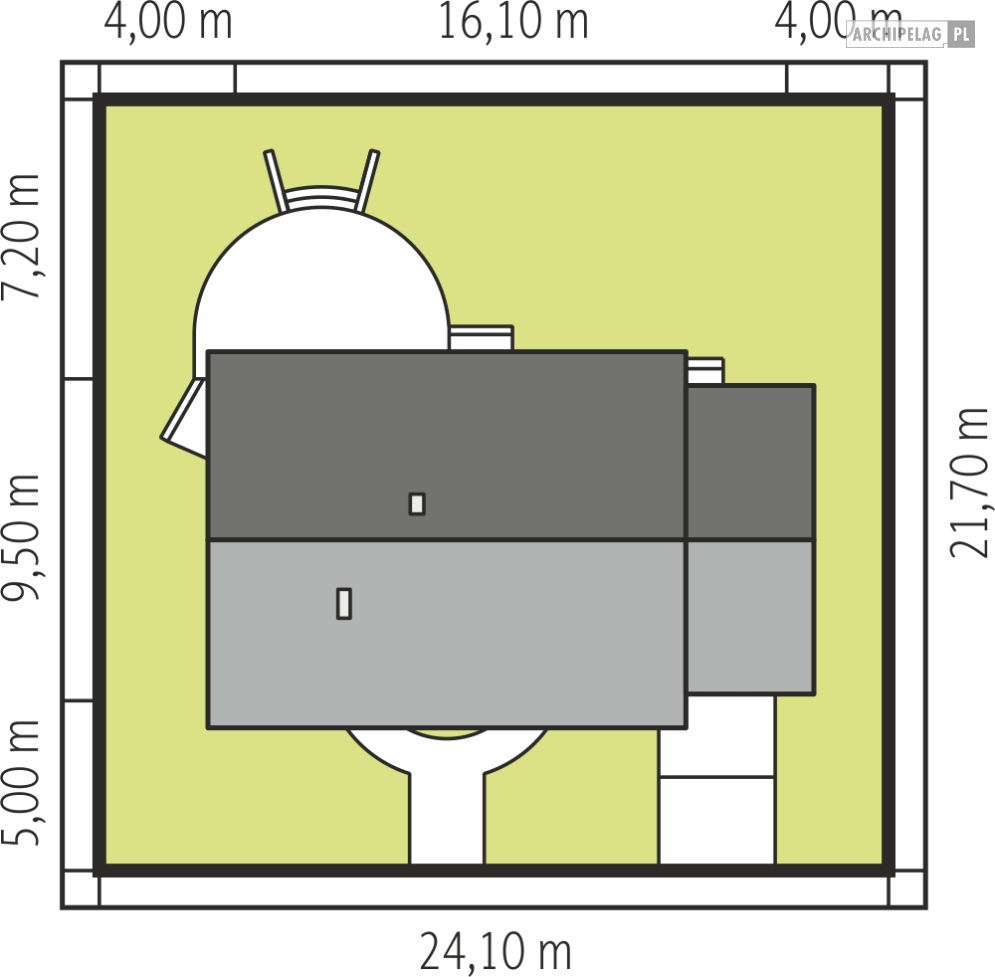

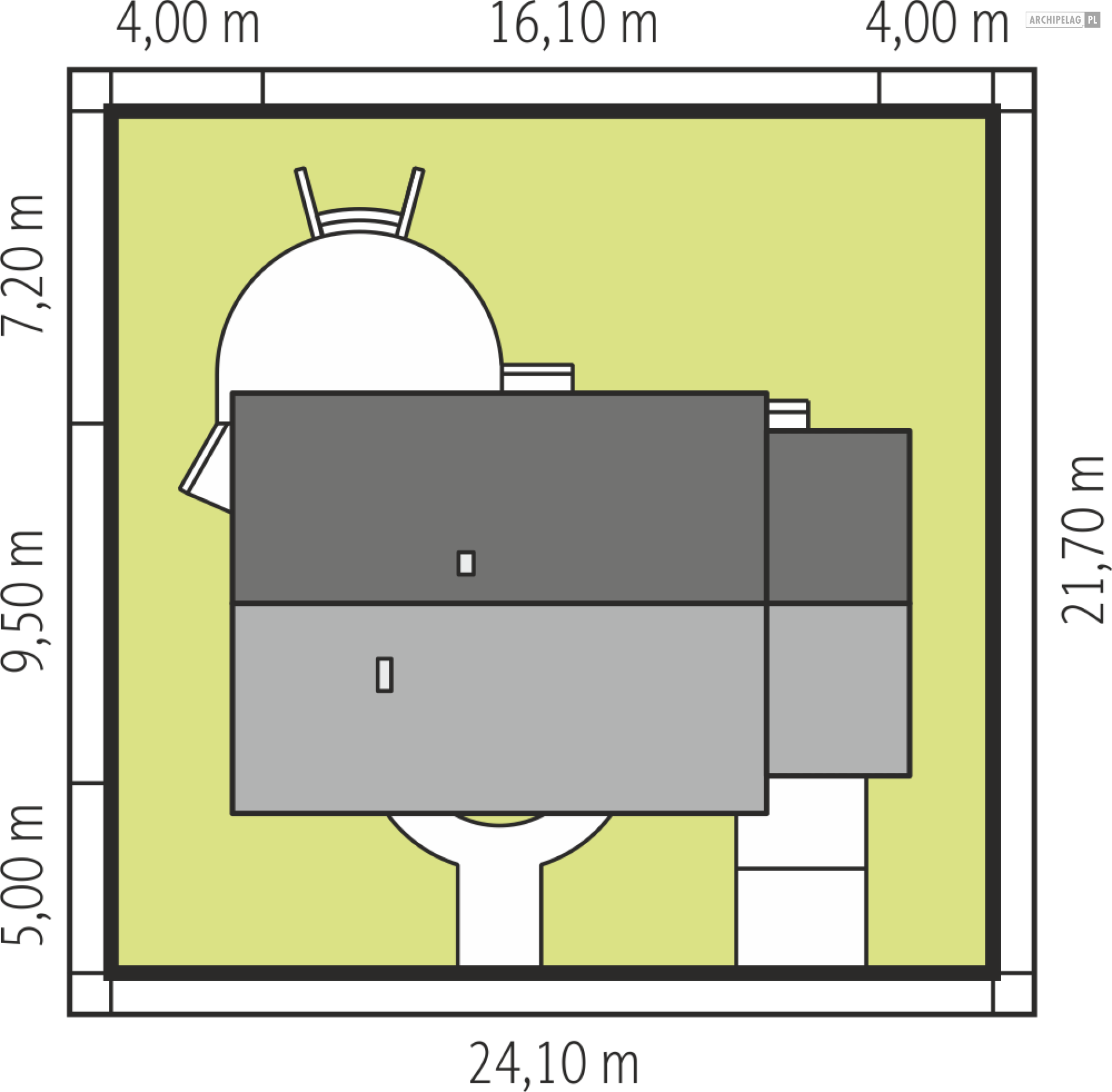

Minimalne wymiary działki (szerokość)

24,10 m

Szerokość działki wyznaczona przy założeniu, że minimalna odległość budynku od granic działki wynosi przynajmniej 3 m w przypadku ścian bez otworów okiennych lub drzwiowych, albo 4 m w przypadku ścian budynku z takimi otworami.

Minimalne wymiary działki (długość)

21,70 m

Długość działki wyznaczona przy założeniu, że minimalna odległość budynku od granic działki wynosi przynajmniej 3 m w przypadku ścian bez otworów okiennych lub drzwiowych, albo 4 m w przypadku ścian budynku z takimi otworami.

Technologia budowy

Murowany

Typ dachu

Dwuspadowy

Kształt dachu – płaski, jednospadowy (jedna skośna połać), dwuspadowy (dwie połacie), wielospadowy (w praktyce o przynajmniej czterech połaciach).

Energooszczędność

Standardowy

Energooszczędny – dom o zapotrzebowaniu na tzw. nieodnawialna energię pierwotną (EP) niższym, niż wymagana przepisami maksymalna wartość.

Koszt: Instalacje

31 824 zł

Łączny koszt wykonania wszystkich niezbędnych instalacji wewnętrznych – grzewczej, wentylacyjnej, wodno-kanalizacyjnej, elektrycznej itd.

Powierzchnia garażu

21,60 m²

Powierzchnia netto budynku

120,09 m²

Łączna powierzchnia wszystkich kondygnacjach obliczana z pominięciem elementów konstrukcyjnych (ściany nośne, słupy itp.) ale wraz z powierzchnią zajmowaną przez ścianki działowe lub inne elementy, które można potencjalnie zdemontować.

Powierzchnia całkowita budynku

143,82 m²

Łączna powierzchnia wszystkich kondygnacjach obliczana po obrysie ścian zewnętrznych, wraz z powierzchnią zajmowaną przez ściany wewnętrzne.

Kubatura budynku

321,84 m³

Objętość budynku, zwykle wraz z elementami konstrukcyjnymi (ścianami, stropami itd.).

Szerokość budynku

16,10 m

Maksymalna szerokość budynku wraz z grubością izolacji cieplnej oraz okładzin ściennych.

Długość budynku

9,50 m

Maksymalna długość budynku wraz z grubością izolacji cieplnej oraz okładzin ściennych.

Liczba kondygnacji

Parterowe

Za kondygnacje uznawane są również poddasza użytkowe oraz piwnice. Kondygnacją nie jest natomiast poddasze nieużytkowe ani antresola.

Koszty

Koszty budowy

367 000 zł

Koszt: Stan pod klucz

Obejmuje koszt wszystkich robót stanu surowego, wykonania instalacji wewnętrznych oraz robót wykończeniowych.

216 000 zł

Koszt: Stan surowy zamknięty

Koszt wzniesienia budynku wraz z pokryciem dachu i stolarką zewnętrzną (okna i drzwi). Bez instalacji, ocieplenia i robót wykończeniowych.

Koszty utrzymania

EP = 63,77 kWh/m² rok

Oznacza ilość energii nieodnawialnej, jaką budynek może pozyskiwać z nieodnawialnych surowców energetycznych, czyli energii zawartej w paliwach i nośnikach takich jak węgiel, gaz czy ropa naftowa.

Opis

Charakterystyka: Dom parterowy, niepodpiwniczony, z garażem jednostanowiskowym
Przeznaczenie: Dom dla 3-4 osobowej rodziny

Technologia i konstrukcja:
Ściany zewnętrzne: murowane
Strop: gęstożebrowy
Dach: konstrukcja drewniana, dachówka płaska lub inna o podobnych parametrach. Więźba dachowa dostępna również w systemie prefabrykacji drewnianej.

Rozwiązania instalacyjne:
Ogrzewanie: kocioł gazowy, rozprowadzenie ciepła: grzejniki
Wentylacja: grawitacyjna

Wykończenie:
Elewacje: tynk mineralny w kolorze TO-YE028 z palety firmy Termo Organika, okładzina klinkierowa, cokół klinkierowy
Stolarka: drewniana lub PCV, drzwi wejściowe i brama garażowa firmy Hörmann

Wersje w serii Erin - zapytaj:
- Erin – wersja podstawowa
- Erin II – dom bez wykusza w jadalni
- Erin II reco – energooszczędne instalacje firmy Vaillant: pompa ciepła, wentylacja mechaniczna z rekuperacją, system fotowoltaiczny oraz ogrzewanie podłogowe firmy Purmo
- Erin III – dom bez wykusza w jadalni, podobny układ funkcjonalny – przejście z domu do garażu
- Erin IV (wiązary) – dom bez wykusza w jadalni, system suchej zabudowy ścian działowych Rigips, wiązary prefabrykowane - system płytki kolczastej Mitek

- wszystkie wersje o podobnym układzie funkcji i takim samym wykończeniu elewacji
- wszystkie wersje z trzema wariantami garaży: bez garażu, z garażem jedno- i dwustanowiskowym
- odbicie lustrzane do każdej wersji

Wszystkie wersje domów możliwe w dwóch standardach/wariantach instalacyjnych:
- ENERGO: kocioł gazowy kondensacyjny, grzejniki, wentylacja grawitacyjna, OZE: kolektory słoneczne
- ENERGO PLUS: pompa ciepła, ogrzewanie podłogowe, wentylacja mechaniczna, OZE: panele fotowoltaiczne

Istnieją techniczne możliwości wykonania zmian:
- podpiwniczenia budynku
- wykonania budynku w technologii szkieletowej
- dokonania zmian funkcjonalnych wg indywidualnych wymagań

CZYTAJ WIĘCEJ
