Rafael V

Dodaj do porównania Usuń z porównania
Dodaj do ulubionych Usuń z ulubionych
Code icon
Lustrzane odbicie
Pow. użytkowa:
75.69m2
Koszt budowy:
295000zł
Liczba pokoi:
3
Liczba łazienek:
1
Rzuty Elewacja Specyfikacja techniczna Koszty Opis Dodatki
Share icon
Rzuty
Rafael V
Lustrzane odbicie

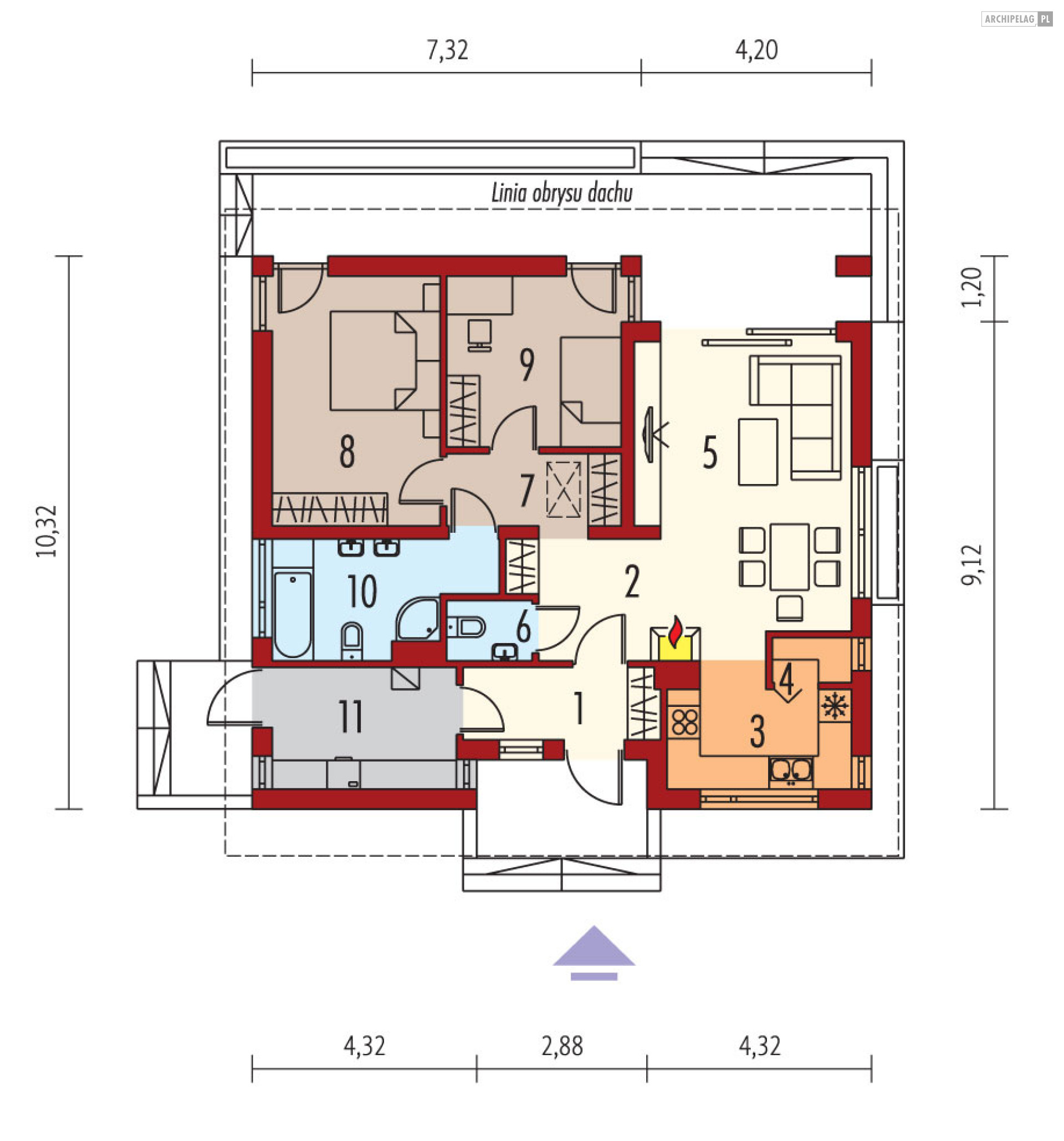

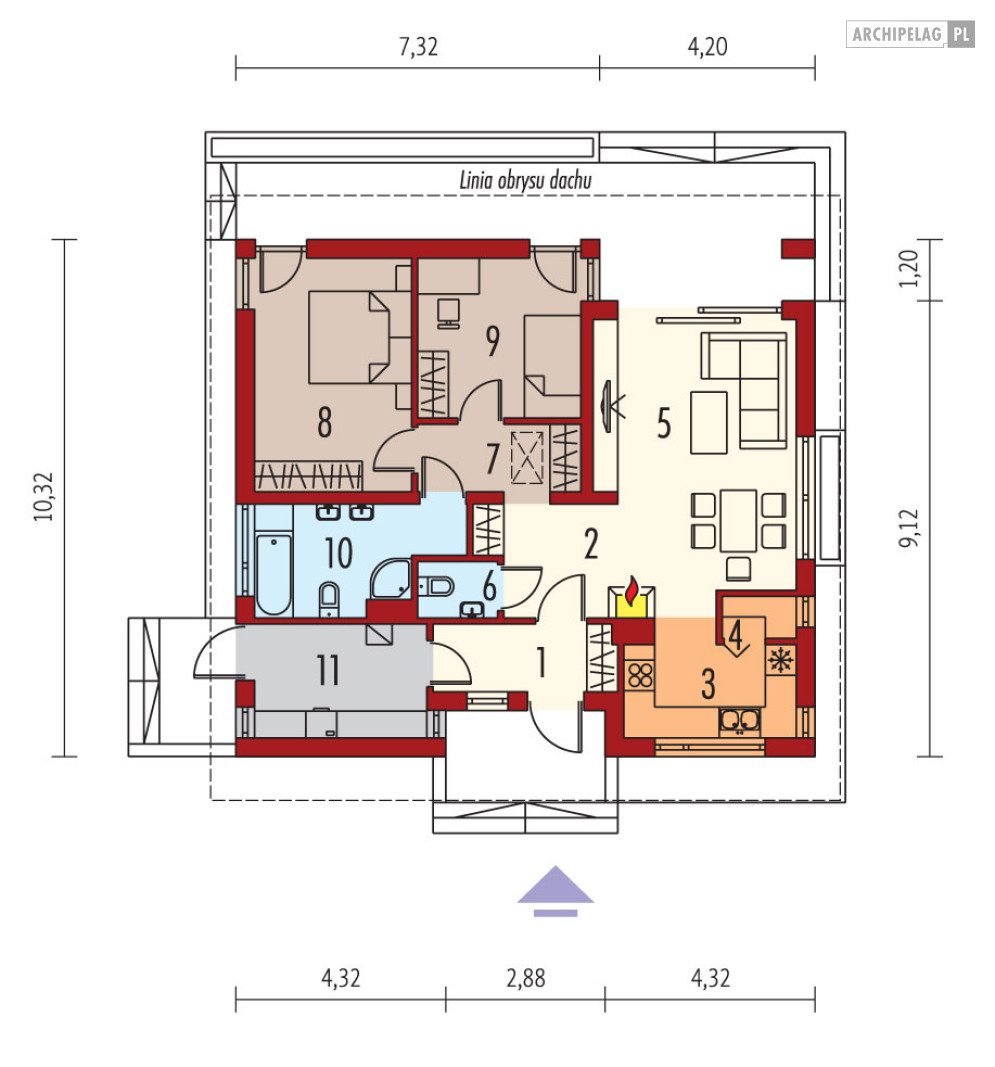

Rzut parteru
83.02 m2
Wiatrołap
4.59 m2
Hol
4.38 m2
Kuchnia
6.62 m2
Spiżarnia
1.13 m2
Pokój dzienny + jadalnia
21.97 m2
Toaleta
1.68 m2
Korytarz
4.36 m2
Sypialnia
13.8 m2
Sypialnia
9.75 m2
Łazienka
7.41 m2
Kotłownia
7.33 m2
Pobierz rysunki szczegółowe
Zapytaj, co możesz zmienić
Rafael V
Lustrzane odbicie
Pobierz rysunki szczegółowe
Zapytaj, co możesz zmienić
Zamów rysunki szczegółowe
Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.
ZAMAWIAM
Order drawings image
Elewacje
Rafael V

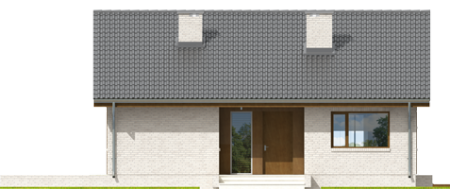

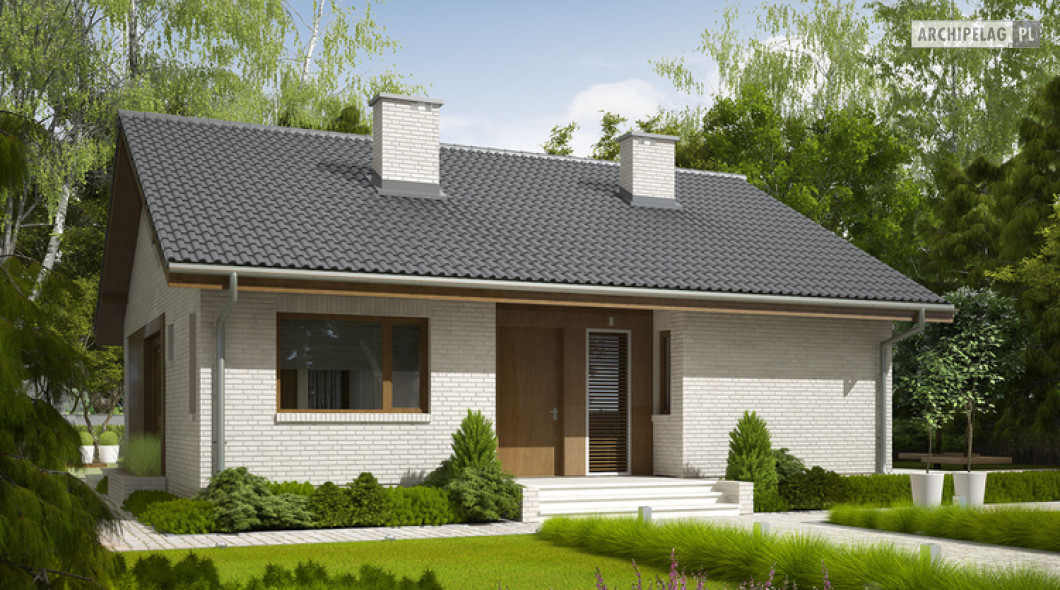

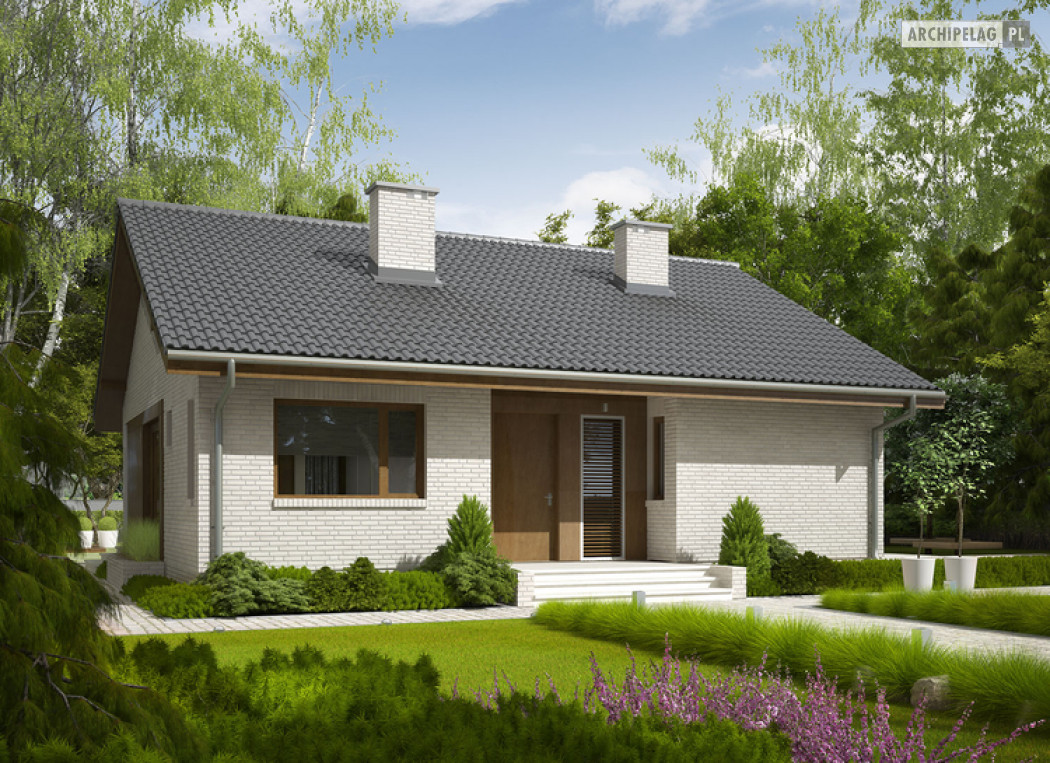

Frontowa
Rafael V

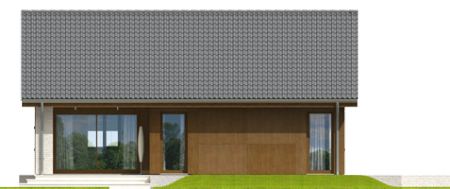

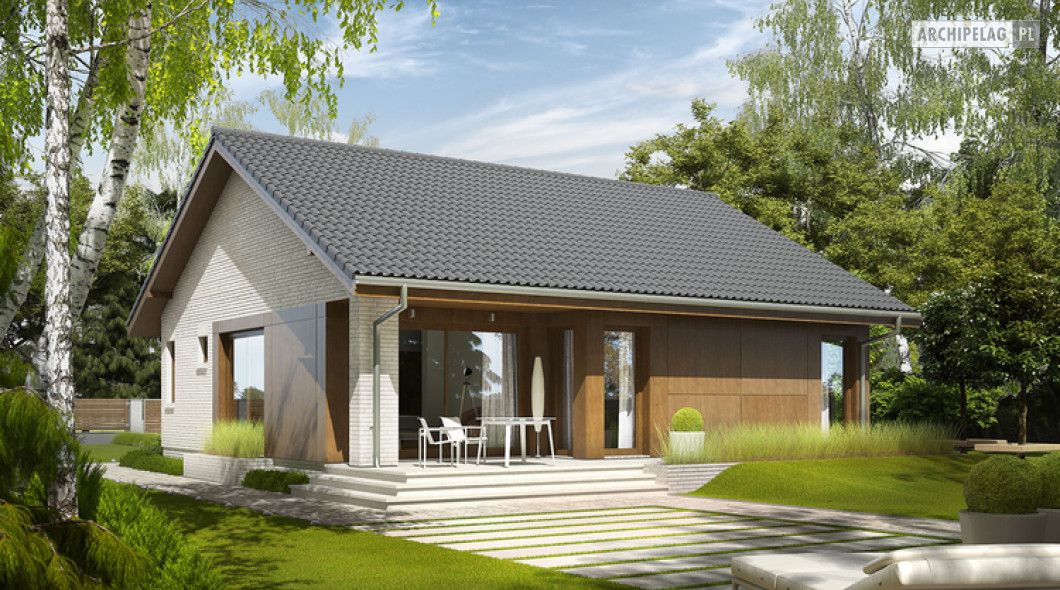

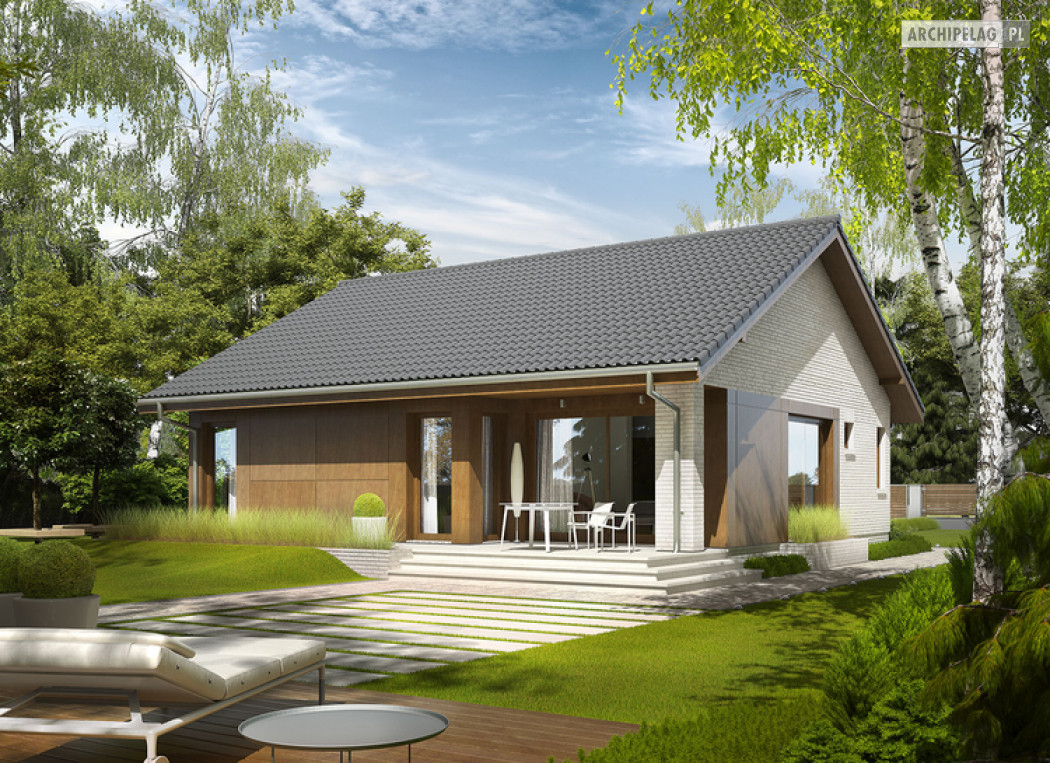

Ogrodowa
Rafael V

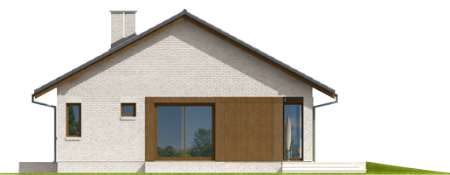

Lewa
Rafael V

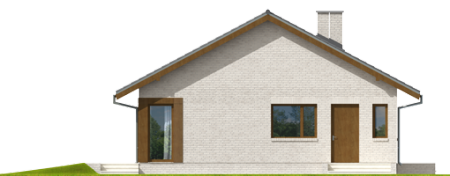

Prawa
Specyfikacja techniczna
Główne parametry
Powierzchnia użytkowa
75,69 m2
Łączna powierzchnia tzw. pomieszczeń użytkowych. Przede wszystkim nie zalicza się do niej powierzchni garażu, nieużytkowego strychu, piwnicy, kotłowni.
Liczba pokoi
3
Liczba łazienek
1
Pełna specyfikacja
Maksymalna wysokość budynku
6,42 m
Wysokość wyznaczona od poziomu terenu do najwyżej położonej części dachu (np. kalenicy), zwykle bez uwzględnienia kominów.
Kąt nachylenia dachu
28,00°
Nachylenie połaci dachu podane w stopniach.

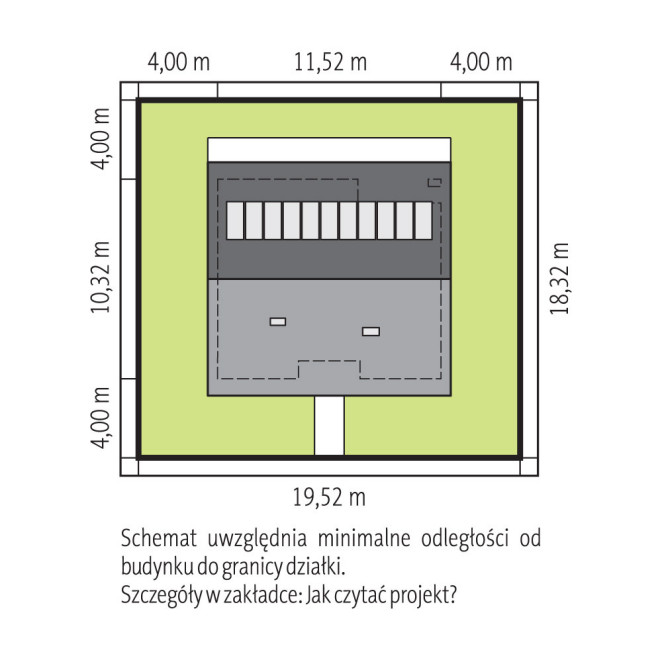

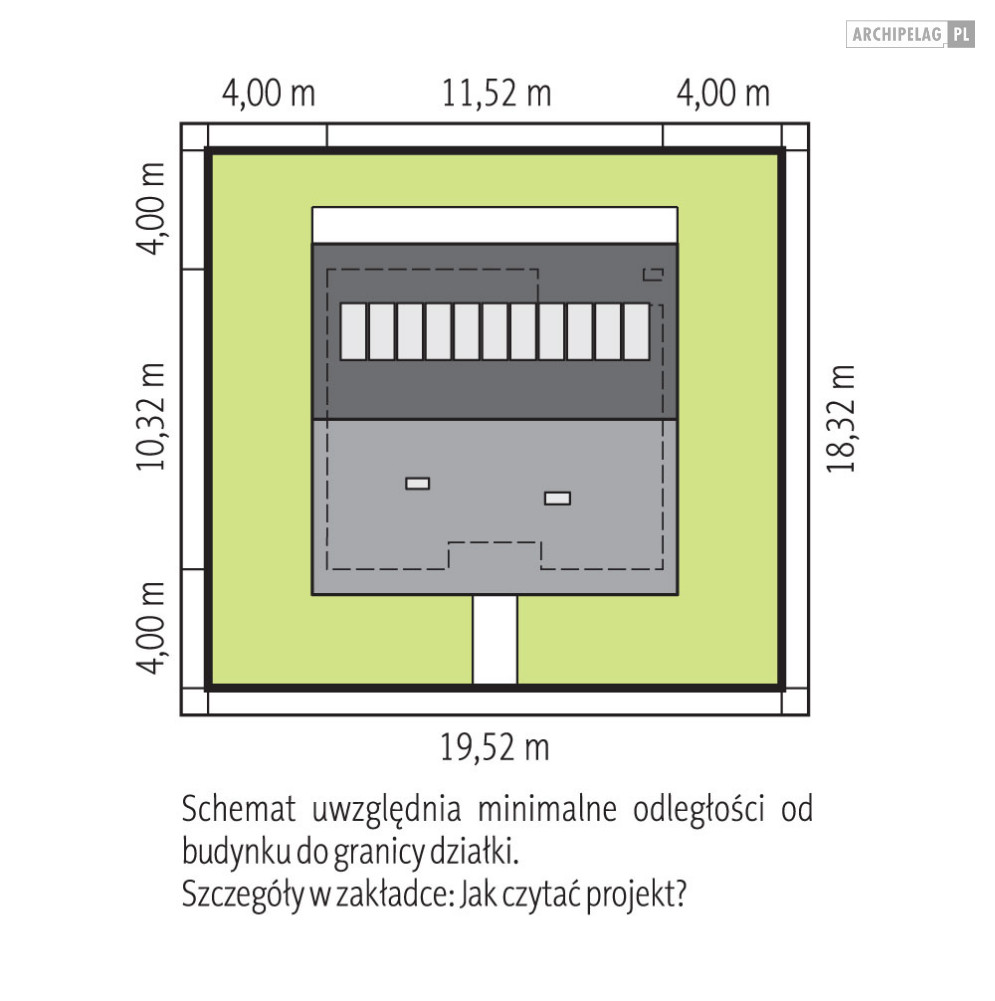

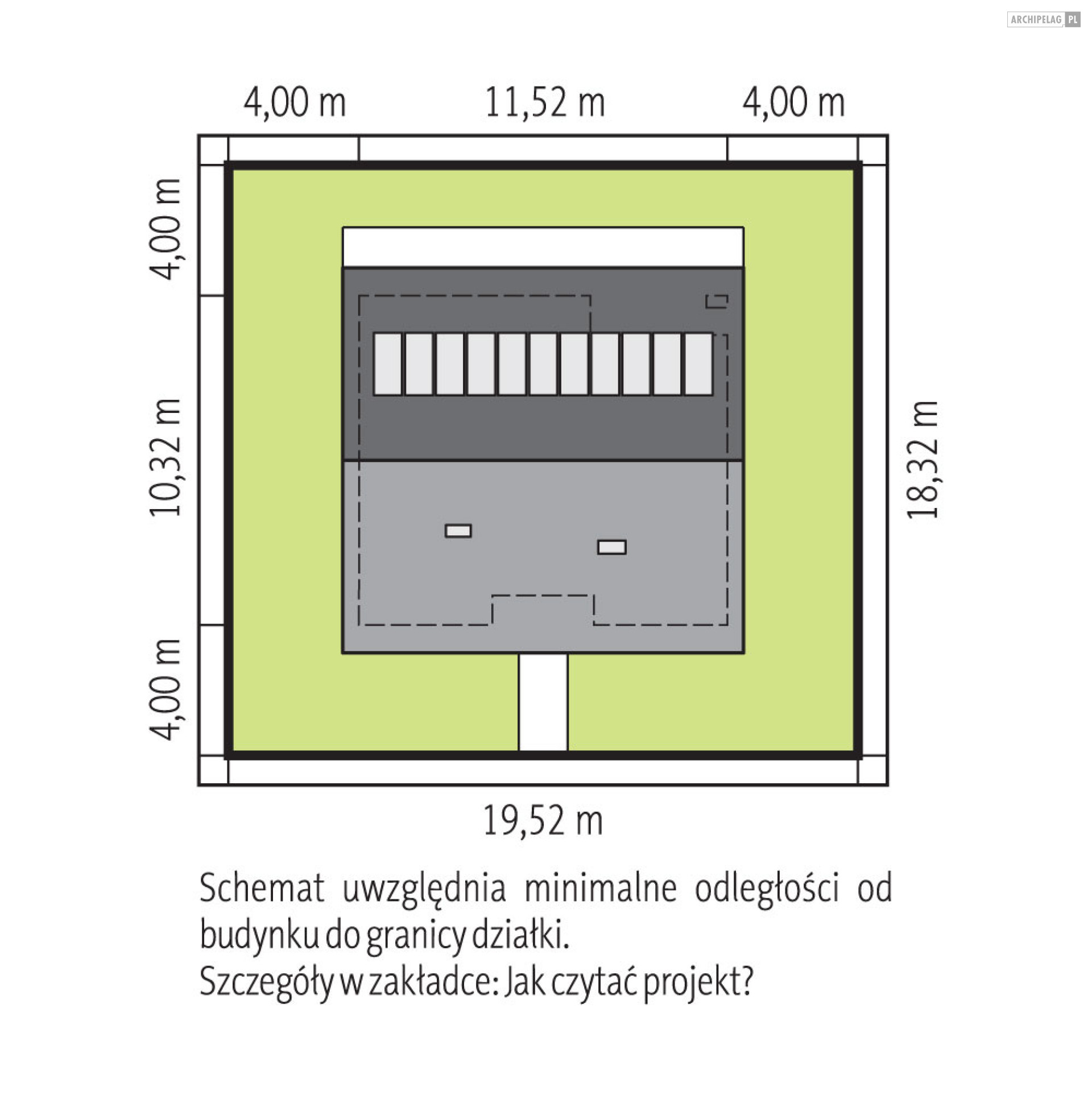

Minimalne wymiary działki (szerokość)
19,52 m
Szerokość działki wyznaczona przy założeniu, że minimalna odległość budynku od granic działki wynosi przynajmniej 3 m w przypadku ścian bez otworów okiennych lub drzwiowych, albo 4 m w przypadku ścian budynku z takimi otworami.
Minimalne wymiary działki (długość)
18,32 m
Długość działki wyznaczona przy założeniu, że minimalna odległość budynku od granic działki wynosi przynajmniej 3 m w przypadku ścian bez otworów okiennych lub drzwiowych, albo 4 m w przypadku ścian budynku z takimi otworami.
Technologia budowy
Murowany
Typ dachu
Dwuspadowy
Kształt dachu – płaski, jednospadowy (jedna skośna połać), dwuspadowy (dwie połacie), wielospadowy (w praktyce o przynajmniej czterech połaciach).
Energooszczędność
Standardowy
Energooszczędny – dom o zapotrzebowaniu na tzw. nieodnawialna energię pierwotną (EP) niższym, niż wymagana przepisami maksymalna wartość.
Koszt: Instalacje
25 016
Łączny koszt wykonania wszystkich niezbędnych instalacji wewnętrznych – grzewczej, wentylacyjnej, wodno-kanalizacyjnej, elektrycznej itd.
Powierzchnia netto budynku
87,45 m2
Łączna powierzchnia wszystkich kondygnacjach obliczana z pominięciem elementów konstrukcyjnych (ściany nośne, słupy itp.) ale wraz z powierzchnią zajmowaną przez ścianki działowe lub inne elementy, które można potencjalnie zdemontować.
Powierzchnia całkowita budynku
111,25 m2
Łączna powierzchnia wszystkich kondygnacjach obliczana po obrysie ścian zewnętrznych, wraz z powierzchnią zajmowaną przez ściany wewnętrzne.
Kubatura budynku
234,38 m3
Objętość budynku, zwykle wraz z elementami konstrukcyjnymi (ścianami, stropami itd.).
Szerokość budynku
11,52 m
Maksymalna szerokość budynku wraz z grubością izolacji cieplnej oraz okładzin ściennych.
Długość budynku
10,32 m
Maksymalna długość budynku wraz z grubością izolacji cieplnej oraz okładzin ściennych.
Liczba kondygnacji
Parterowe
Za kondygnacje uznawane są również poddasza użytkowe oraz piwnice. Kondygnacją nie jest natomiast poddasze nieużytkowe ani antresola.
Koszty
Koszty budowy
295 000 zł
Koszt: Stan pod klucz
Obejmuje koszt wszystkich robót stanu surowego, wykonania instalacji wewnętrznych oraz robót wykończeniowych.
172 000 zł
Koszt: Stan surowy zamknięty
Koszt wzniesienia budynku wraz z pokryciem dachu i stolarką zewnętrzną (okna i drzwi). Bez instalacji, ocieplenia i robót wykończeniowych.
Koszty utrzymania
EP = 68,71 kWh/m2 rok
Oznacza ilość energii nieodnawialnej, jaką budynek może pozyskiwać z nieodnawialnych surowców energetycznych, czyli energii zawartej w paliwach i nośnikach takich jak węgiel, gaz czy ropa naftowa.
Opis

Ściany zewnętrzne trójwarstwowe wykonano z energooszczędnych pustaków ceramicznych.

Charakterystyka: Dom parterowy, niepodpiwniczony
Przeznaczenie: Dom dla 2-3-osobowej rodziny

Technologia i konstrukcja:
Ściany zewnętrzne:
murowane, trójwarstwowe, pustaki ceramiczne 24 cm, ocieplenie 10 cm, warstwa licowa z cegły klinkierowej 11,5 cm firmy Röben
Ściany wewnętrzne: murowane, pustaki ceramiczne 24 cm, ścianki działowe pustaki ceramiczne 11,5 cm
Strop: strop gęstożebrowy Teriva
Dach: konstrukcja drewniana, ocieplenie wełna mineralna 30 cm, dachówka ceramiczna Piemont Titan firmy Röben, więźba dachowa dostępna również w systemie prefabrykacji drewnianej

Rozwiązania instalacyjne:
Ogrzewanie:
kocioł gazowy, rozprowadzenie ciepła: grzejniki
Wentylacja: grawitacyjna
OZE: kolektory słoneczne

Wykończenie:
Elewacja:
cegły licowe klinkierowe firmy Röben 11,5 cm, typ Malmo perłowobiała, elementy nadprożowe i parapety ceglane firmy Röben
Stolarka: drewniana, PCV lub aluminiowa,
drzwi wejściowe firmy Hörmann

Wersje - zapytaj o dostępność:
- Rafael - podobny układ funkcji, 2 sypialnie, mniejsza powierzchnia użytkowa, ściany zewnętrzne dwuwarstwowe, bez garażu
- Rafael G1 - podobny układ funkcji, 2 sypialnie, mniejsza powierzchnia użytkowa, dach o kącie nachylenia 25°, ściany zewnętrzne dwuwarstwowe, z garażem jednostanowiskowym
- Rafael G1 (bliźniak) – wariant w zabudowie bliźniaczej
- Rafael II – podobny układ funkcji, jadalnia z wykuszem, ściany zewnętrzne dwuwarstwowe, bez garażu i z garażem jednostanowiskowym
- Rafael III – podobny układ funkcji, jadalnia bez wykusza z wersji II, ściany zewnętrzne dwuwarstwowe, bez garażu i z garażem jednostanowiskowym
- Rafael IV – dom z rozwiązaniami firmy Rigips i wiązarami prefabrykowanymi, podobny układ funkcji, standard ociepleń ENERGO, ściany zewnętrzne dwuwarstwowe, bez garażu i z garażem jednostanowiskowym
- Rafael V G1 – wariant z garażem jednostanowiskowym
- Rafael VI ECONOMIC – podobny układ funkcji, 2 sypialnie, mniejsza powierzchnia użytkowa, standard ociepleń ENERGO, bez garażu i z garażem jednostanowiskowym
- Rafael G1 (30 st), Rafael II (30 st), Rafael III (30 st), Rafael III G1 (30 st), Rafael IV G1 (30 st), Rafael VI ECONOMIC (30 st) – warianty z dachami o kącie nachylenia 30°

- każda wersja z inną propozycją wykończenia elewacji
- odbicie lustrzane do każdej wersji

Istnieje techniczna możliwość:
- podpiwniczenia
- wykonania budynku w technologii szkieletowej
- zmiany kąta nachylenia dachu do 30° oraz adaptacji poddasza na strych

Atuty projektu okiem architekta:
- Doskonałe parametry cieplne dzięki zastosowaniu ścian trójwarstwowych w energooszczędnej technologii
- Kompaktowe i ergonomiczne wnętrze z czytelnym podziałem na strefę dzienna i nocną
- Dwie sypialnie z wyjściem na taras
- Funkcjonalne szafy wnękowe
- Kuchnia z praktyczną spiżarnią
- Duże przeszklenia w salonie oraz jadalni z widokiem na ogród
- Zacieniony taras
- Nieszablonowa elewacja
- Zadaszona strefa wejściowa – ochrona przed deszczem i śniegiem
- Prosta forma i dwuspadowy dach – ekonomiczna realizacja
- Duże pomieszczenie kotłowni pozwala na zastosowanie dowolnego źródła ogrzewania
