Projekty domów

Ralf G1

Dodaj do porównania Usuń z porównania
Dodaj do ulubionych Usuń z ulubionych
Code icon
Lustrzane odbicie
Pow. użytkowa:
88.27m2
Koszt budowy:
374000zł
Liczba pokoi:
3
Liczba łazienek:
1
Garaż:
1
Rzuty Elewacja Specyfikacja techniczna Koszty Opis Dodatki
Share icon
Rzuty
Ralf G1
Lustrzane odbicie

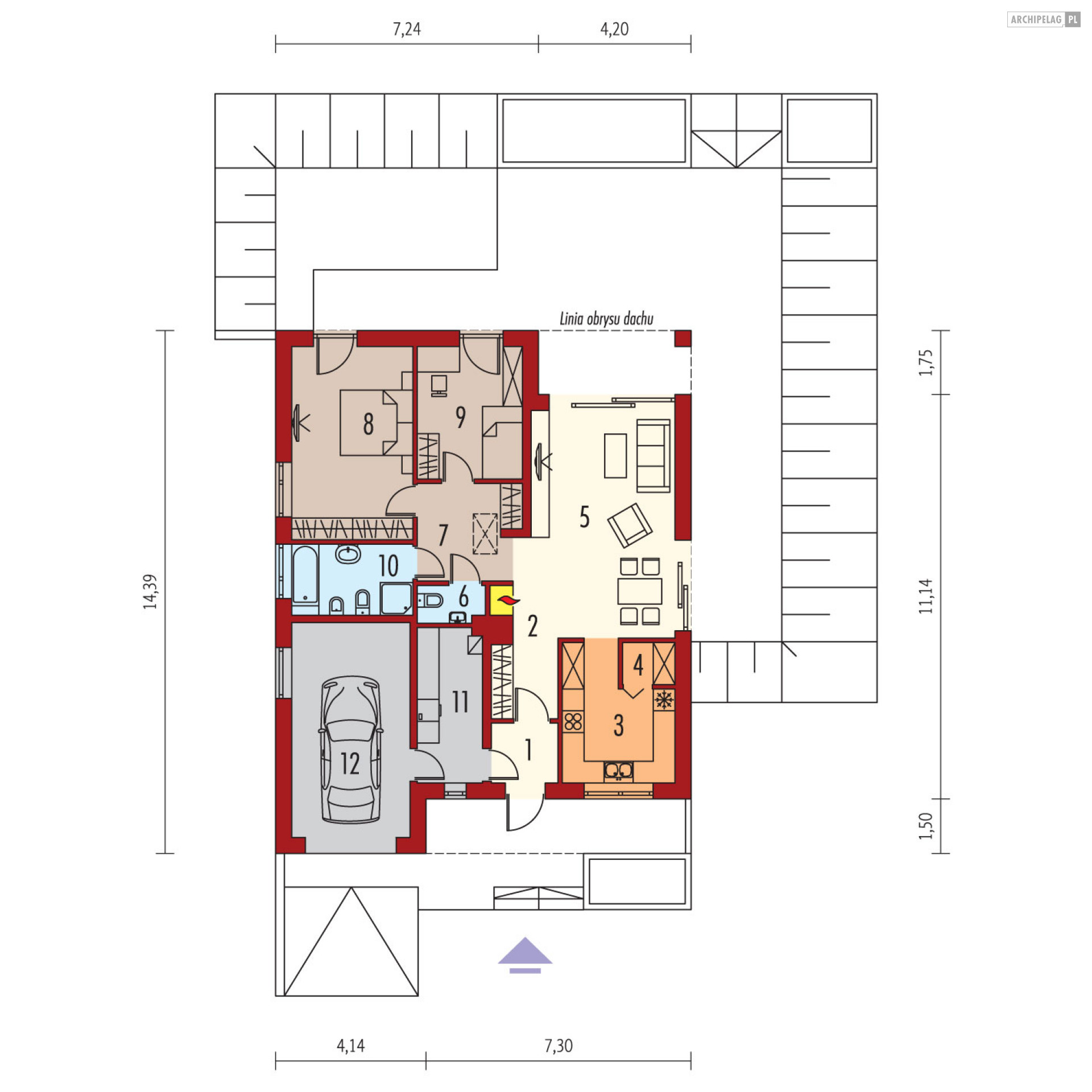

Rzut parteru
114.83 m2
Wiatrołap
2.95 m2
Hol
3.9 m2
Kuchnia
9.98 m2
Spiżarnia
1.61 m2
Pokój dzienny + jadalnia
26.49 m2
Toaleta
1.8 m2
Korytarz
7.21 m2
Sypialnia
17.53 m2
Sypialnia
10.38 m2
Łazienka
6.42 m2
Kotłownia
7.48 m2
Garaż
19.08 m2
Pobierz rysunki szczegółowe
Zapytaj, co możesz zmienić
Ralf G1
Lustrzane odbicie
Pobierz rysunki szczegółowe
Zapytaj, co możesz zmienić
Zamów rysunki szczegółowe
Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.
ZAMAWIAM
Order drawings image
Elewacje
Ralf G1

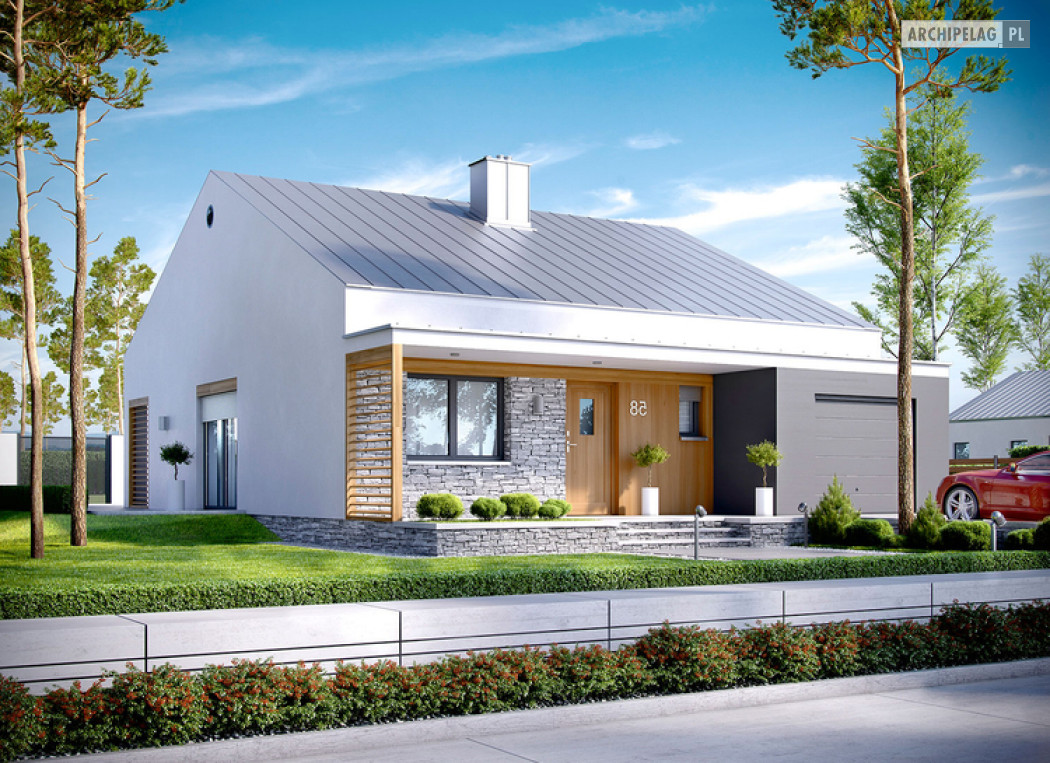

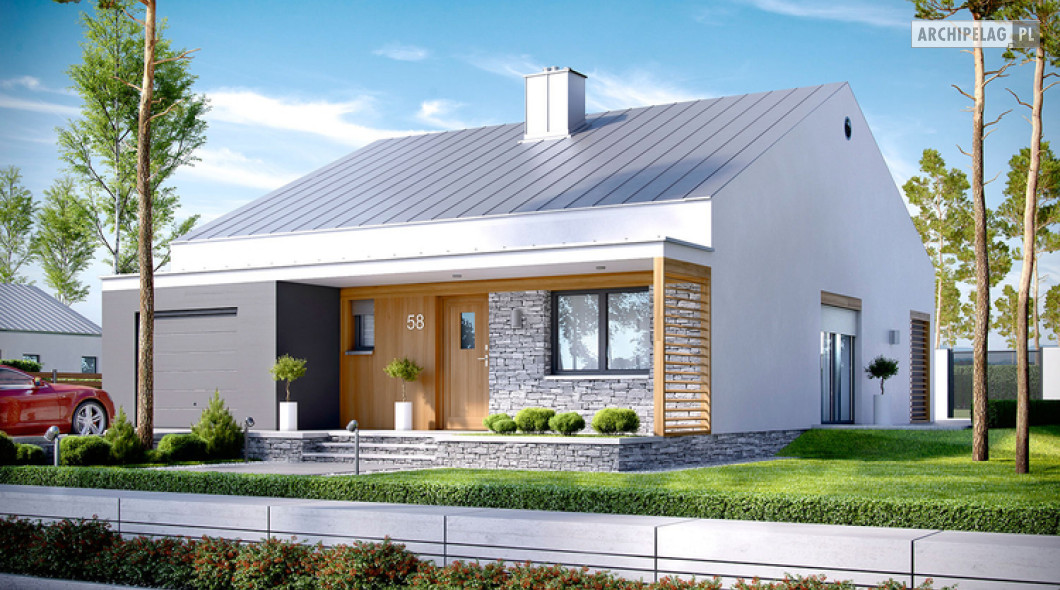

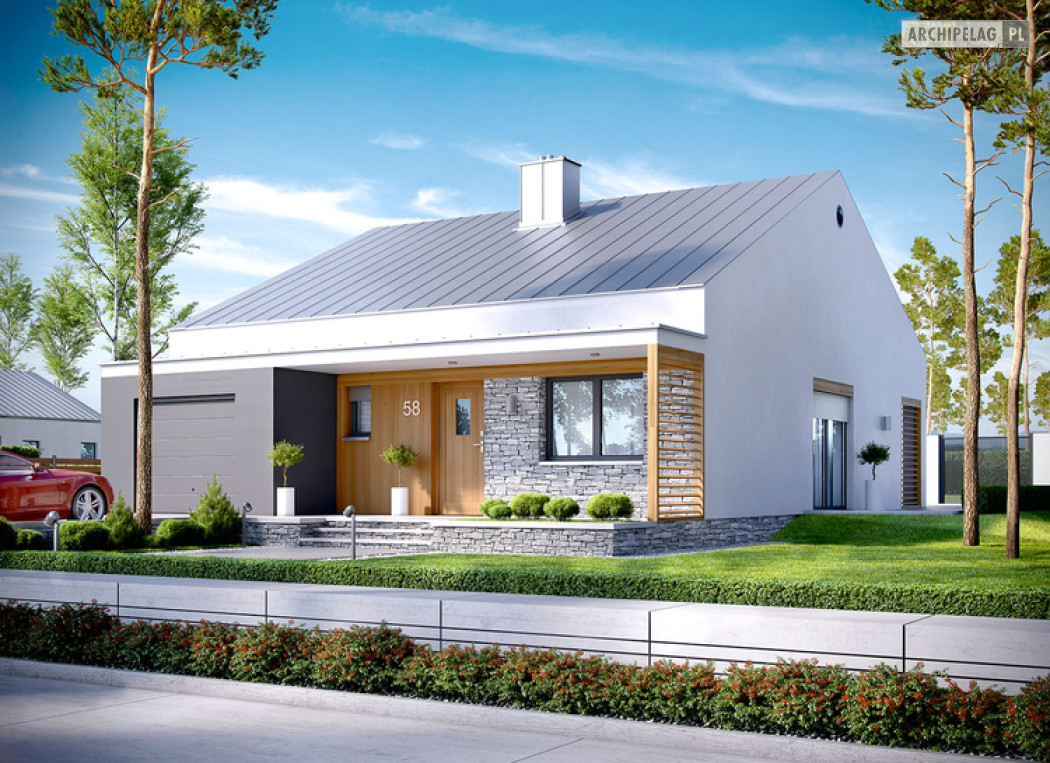

Frontowa
Ralf G1

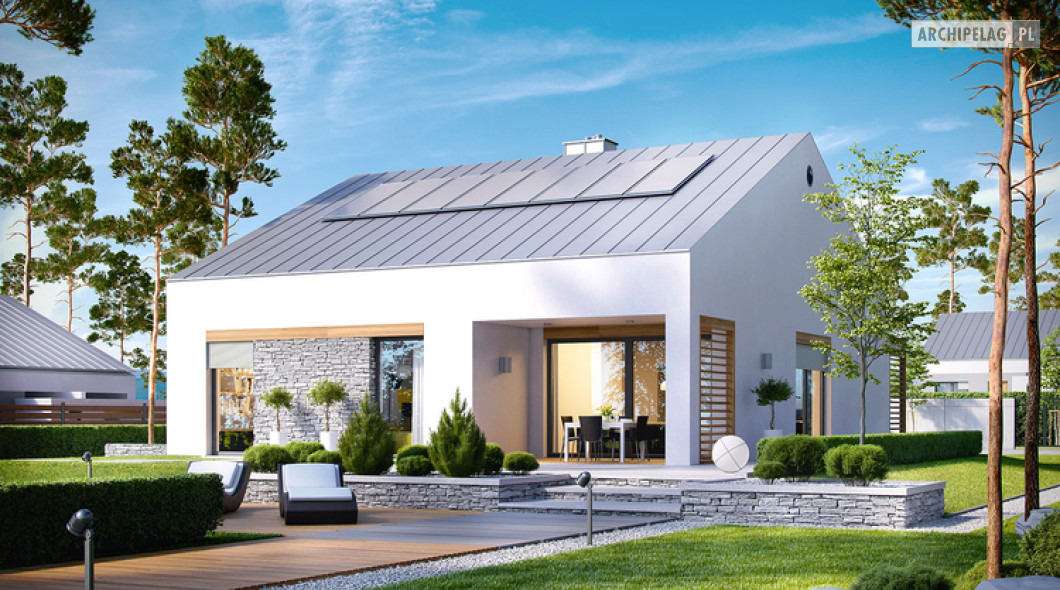

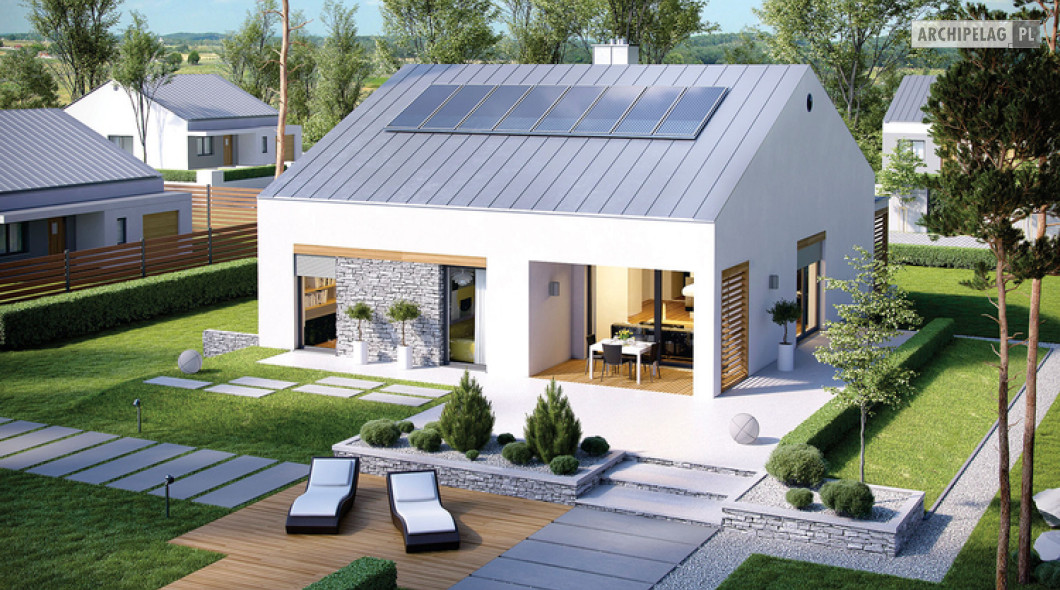

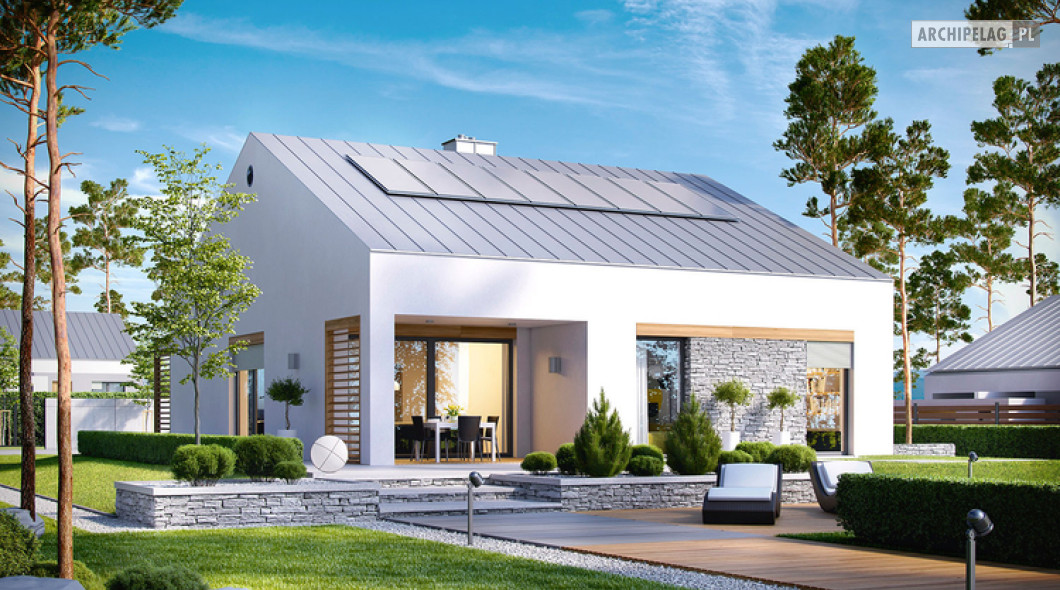

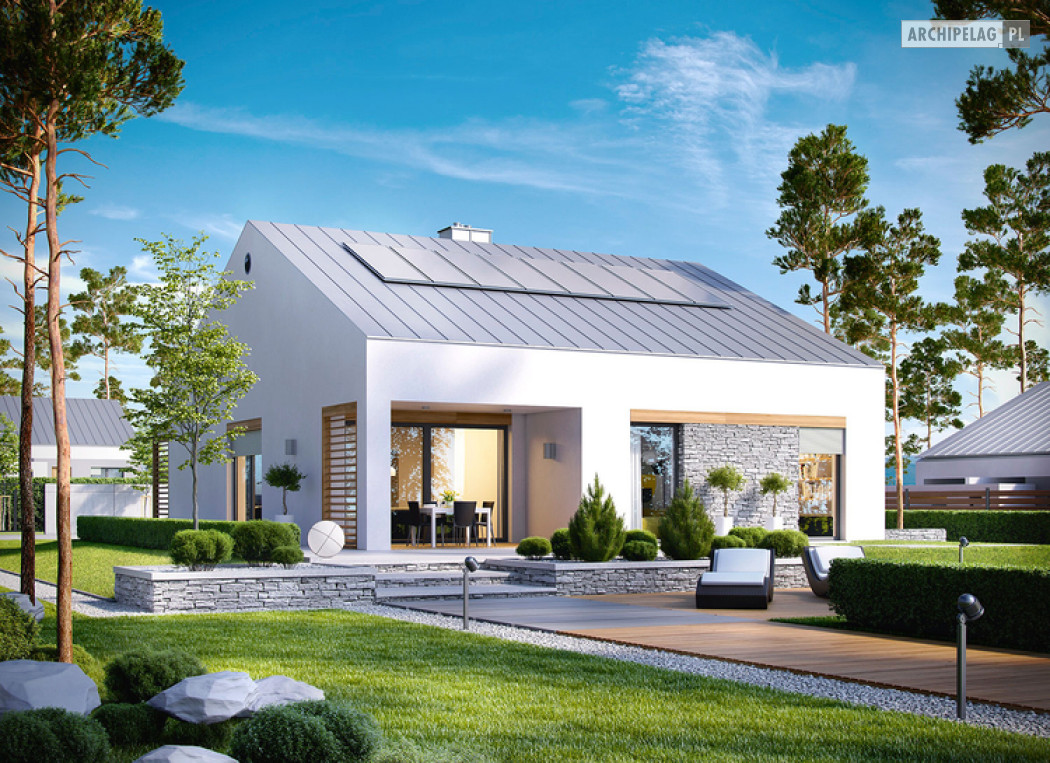

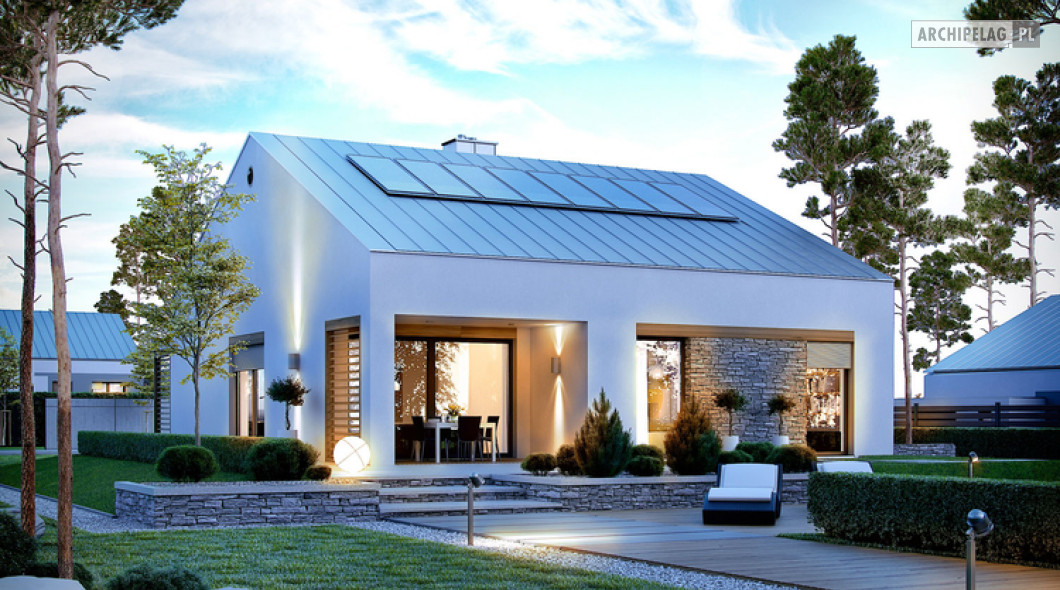

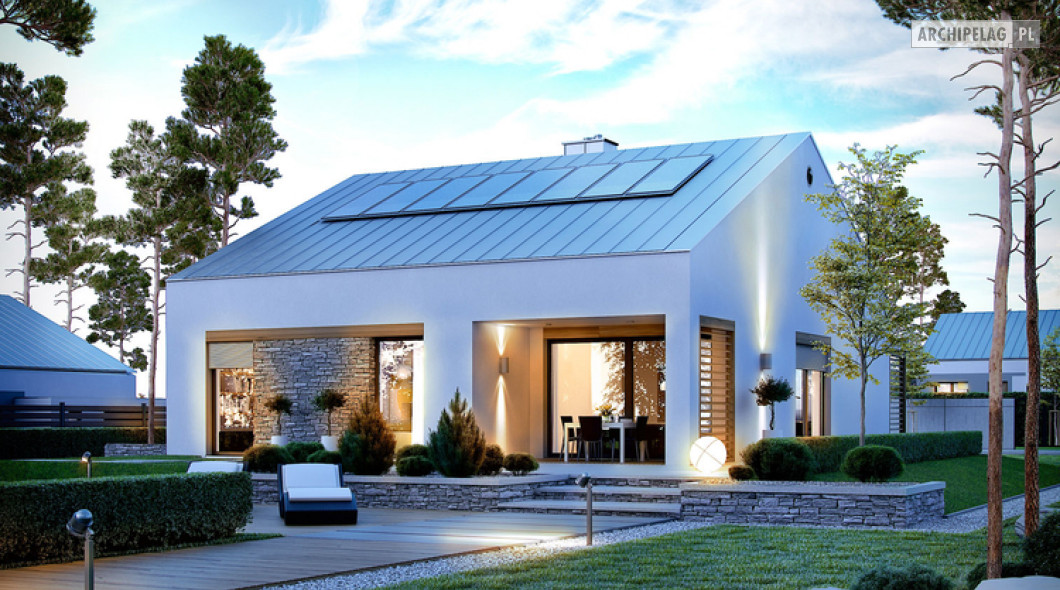

Ogrodowa
Ralf G1
Lewa
Ralf G1
Prawa
Specyfikacja techniczna
Główne parametry
Powierzchnia użytkowa
88,27 m2
Łączna powierzchnia tzw. pomieszczeń użytkowych. Przede wszystkim nie zalicza się do niej powierzchni garażu, nieużytkowego strychu, piwnicy, kotłowni.
Liczba pokoi
3
Liczba łazienek
1
Garaż
1
Pełna specyfikacja
Maksymalna wysokość budynku
7,09 m
Wysokość wyznaczona od poziomu terenu do najwyżej położonej części dachu (np. kalenicy), zwykle bez uwzględnienia kominów.
Kąt nachylenia dachu
25,00°
Nachylenie połaci dachu podane w stopniach.

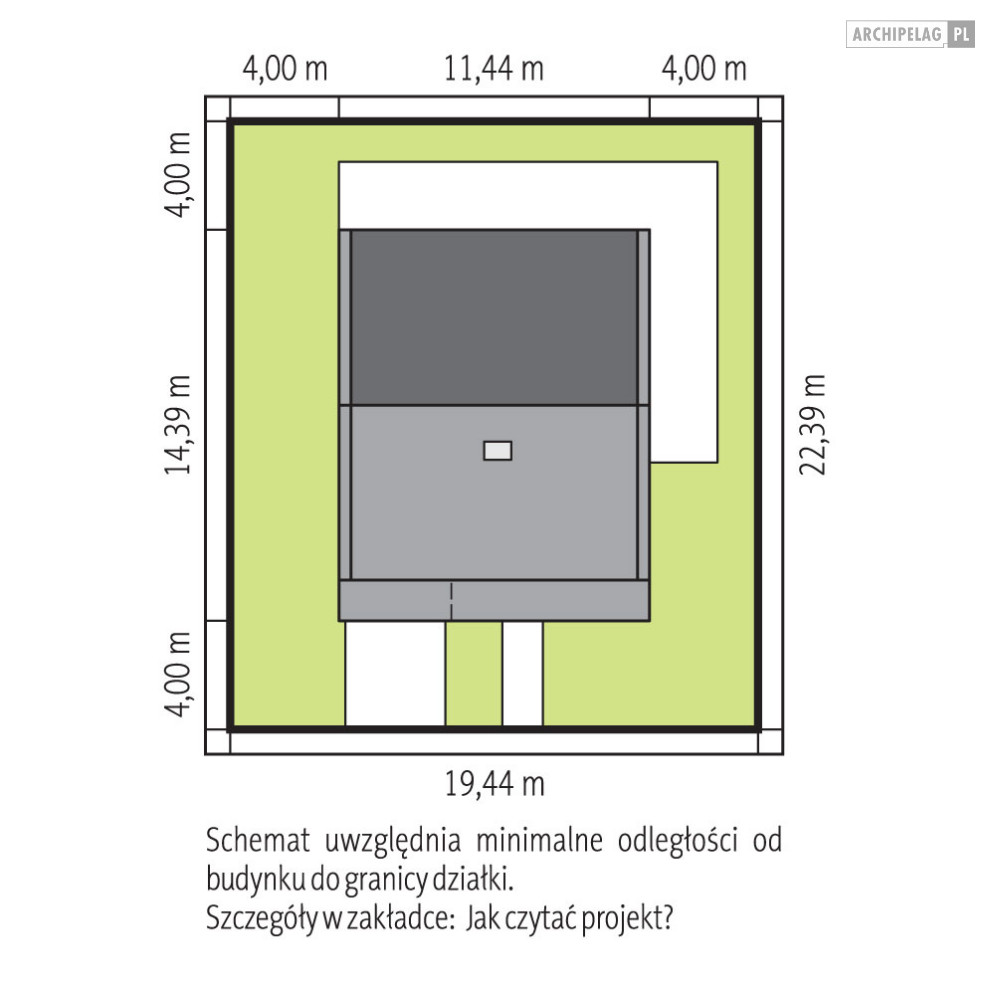

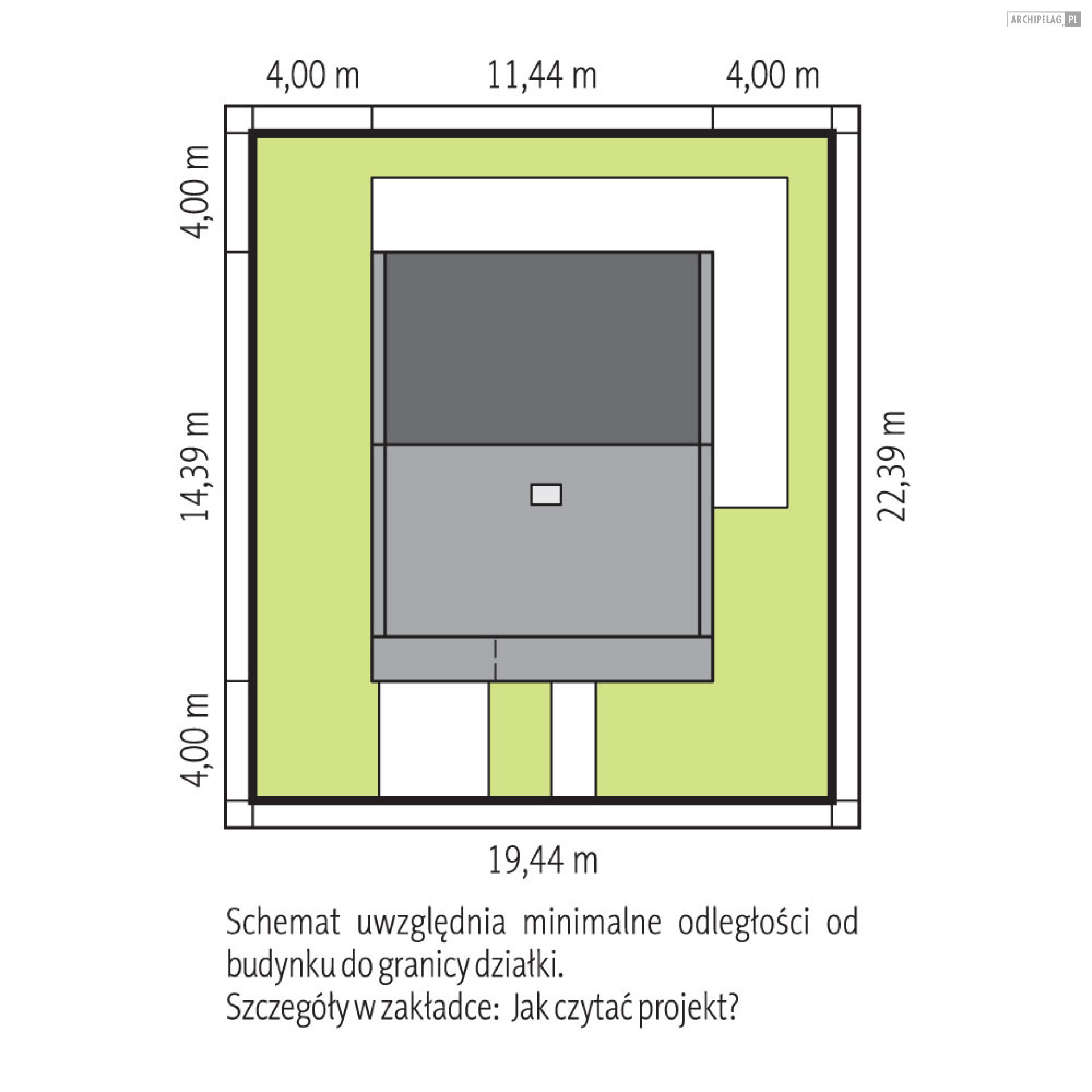

Minimalne wymiary działki (szerokość)
19,44 m
Szerokość działki wyznaczona przy założeniu, że minimalna odległość budynku od granic działki wynosi przynajmniej 3 m w przypadku ścian bez otworów okiennych lub drzwiowych, albo 4 m w przypadku ścian budynku z takimi otworami.
Minimalne wymiary działki (długość)
22,39 m
Długość działki wyznaczona przy założeniu, że minimalna odległość budynku od granic działki wynosi przynajmniej 3 m w przypadku ścian bez otworów okiennych lub drzwiowych, albo 4 m w przypadku ścian budynku z takimi otworami.
Technologia budowy
Murowany
Typ dachu
Dwuspadowy
Kształt dachu – płaski, jednospadowy (jedna skośna połać), dwuspadowy (dwie połacie), wielospadowy (w praktyce o przynajmniej czterech połaciach).
Energooszczędność
Standardowy
Energooszczędny – dom o zapotrzebowaniu na tzw. nieodnawialna energię pierwotną (EP) niższym, niż wymagana przepisami maksymalna wartość.
Koszt: Instalacje
36 891 zł
Łączny koszt wykonania wszystkich niezbędnych instalacji wewnętrznych – grzewczej, wentylacyjnej, wodno-kanalizacyjnej, elektrycznej itd.
Powierzchnia garażu
19,08 m2
Powierzchnia netto budynku
121,33 m2
Łączna powierzchnia wszystkich kondygnacjach obliczana z pominięciem elementów konstrukcyjnych (ściany nośne, słupy itp.) ale wraz z powierzchnią zajmowaną przez ścianki działowe lub inne elementy, które można potencjalnie zdemontować.
Powierzchnia całkowita budynku
147,37 m2
Łączna powierzchnia wszystkich kondygnacjach obliczana po obrysie ścian zewnętrznych, wraz z powierzchnią zajmowaną przez ściany wewnętrzne.
Kubatura budynku
339,53 m3
Objętość budynku, zwykle wraz z elementami konstrukcyjnymi (ścianami, stropami itd.).
Szerokość budynku
11,44 m
Maksymalna szerokość budynku wraz z grubością izolacji cieplnej oraz okładzin ściennych.
Długość budynku
14,39 m
Maksymalna długość budynku wraz z grubością izolacji cieplnej oraz okładzin ściennych.
Liczba kondygnacji
Parterowe
Za kondygnacje uznawane są również poddasza użytkowe oraz piwnice. Kondygnacją nie jest natomiast poddasze nieużytkowe ani antresola.
Koszty
Koszty budowy
374 000 zł
Koszt: Stan pod klucz
Obejmuje koszt wszystkich robót stanu surowego, wykonania instalacji wewnętrznych oraz robót wykończeniowych.
220 000 zł
Koszt: Stan surowy zamknięty
Koszt wzniesienia budynku wraz z pokryciem dachu i stolarką zewnętrzną (okna i drzwi). Bez instalacji, ocieplenia i robót wykończeniowych.
Koszty utrzymania
EP = 64,22 kWh/m2 rok
Oznacza ilość energii nieodnawialnej, jaką budynek może pozyskiwać z nieodnawialnych surowców energetycznych, czyli energii zawartej w paliwach i nośnikach takich jak węgiel, gaz czy ropa naftowa.
Opis

Charakterystyka: dom parterowy, niepodpiwniczony, z garażem jednostanowiskowym
Przeznaczenie: dom dla 2-3-osobowej rodziny

Technologia i konstrukcja:
Ściany zewnętrzne: pustaki ceramiczne 24 cm,  ocieplenie styropian Termo Organika 20 cm
Ściany wewnętrzne: murowane, pustaki ceramiczne, ściany nośne 24 cm, ścianki działowe 11,5 cm
Strop i stropodach nad garażem: strop gęstożebrowy Teriva, ocieplenie wełna mineralna Isover 30 cm, stropodach pełny: ocieplenie styropian Termo Organika Termonium Plus 20 cm
Dach: konstrukcja drewniana, ocieplenie wełna mineralna 30 cm, blacha na rąbek stojący Classic firmy Ruukki, więźba dachowa dostępna również w systemie prefabrykacji drewnianej

Rozwiązania instalacyjne:
Ogrzewanie: kocioł gazowy kondensacyjny firmy Viessmann, rozprowadzenie ciepła: grzejniki firmy Purmo
Wentylacja: grawitacyjna
OZE: kolektory słoneczne

Wykończenie:
Elewacje: tynk cienkowarstwowy mineralny w kolorze TO-PA001 oraz TO-GY011 z palety firmy Termo Organika, okładzina z płyty HPL z naturalną okleiną drewnianą firmy Prodema i okładzina kamienna
Stolarka: drewniana, PVC lub aluminiowa, rolety zewnętrzne w systemie CleverBox firmy BeClever, drzwi wejściowe i brama garażowa firmy Hörmann
Otoczenie: system tarasowy ProDeck - deska kompozytowa Terra w kolorze platyna i orzech

Wersje - zapytaj o dostępność:
- Ralf II G1 – podobny układ funkcjonalny; instalacje: pompa ciepła, ogrzewanie podłogowe, wentylacja mechaniczna, kolektory słoneczne; więźba dachowa w systemie prefabrykacji drewnianej
- odbicie lustrzane do każdej wersji

Istnieje techniczna możliwość:
- podpiwniczenia budynku
- zmiany kąta nachylenia dachu do 30° oraz adaptacji poddasza na strych
- wykonania budynku w technologii szkieletowej

Atuty projektu okiem architekta:
- Ekonomiczna w budowie bryła o bardzo dobrych parametrach cieplnych
- Komfortowe i ergonomiczne wnętrze z podziałem na strefę dzienną oraz nocną
- Duże przeszklenia od strony salonu oraz w jadalni z widokiem na ogród
- Funkcjonalne szafy wnękowe
- Wygodne zadaszenie nad wejściem do budynku jako osłona przed wiatrem i śniegiem
- Duże pomieszczenie kotłowni techniczne pozwala na zastosowanie dowolnego źródła ogrzewania
