Projekty domów

Swen II

Dodaj do porównania Usuń z porównania
Dodaj do ulubionych Usuń z ulubionych
Code icon
Lustrzane odbicie
Pow. użytkowa:
96.61m2
Koszt budowy:
376000zł
Liczba pokoi:
4
Liczba łazienek:
1
Rzuty Elewacja Specyfikacja techniczna Koszty Opis Dodatki
Share icon
Rzuty
Swen II
Lustrzane odbicie

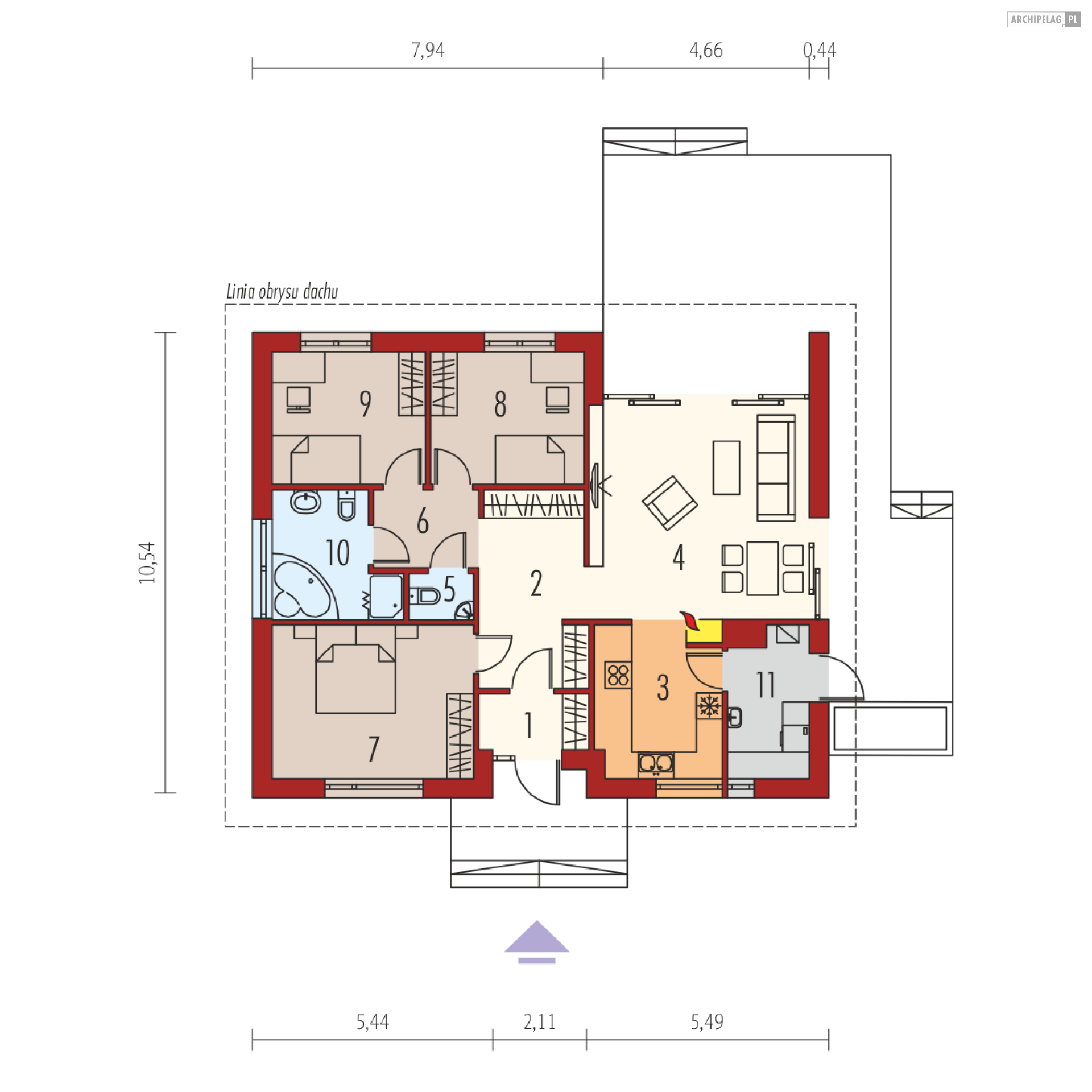

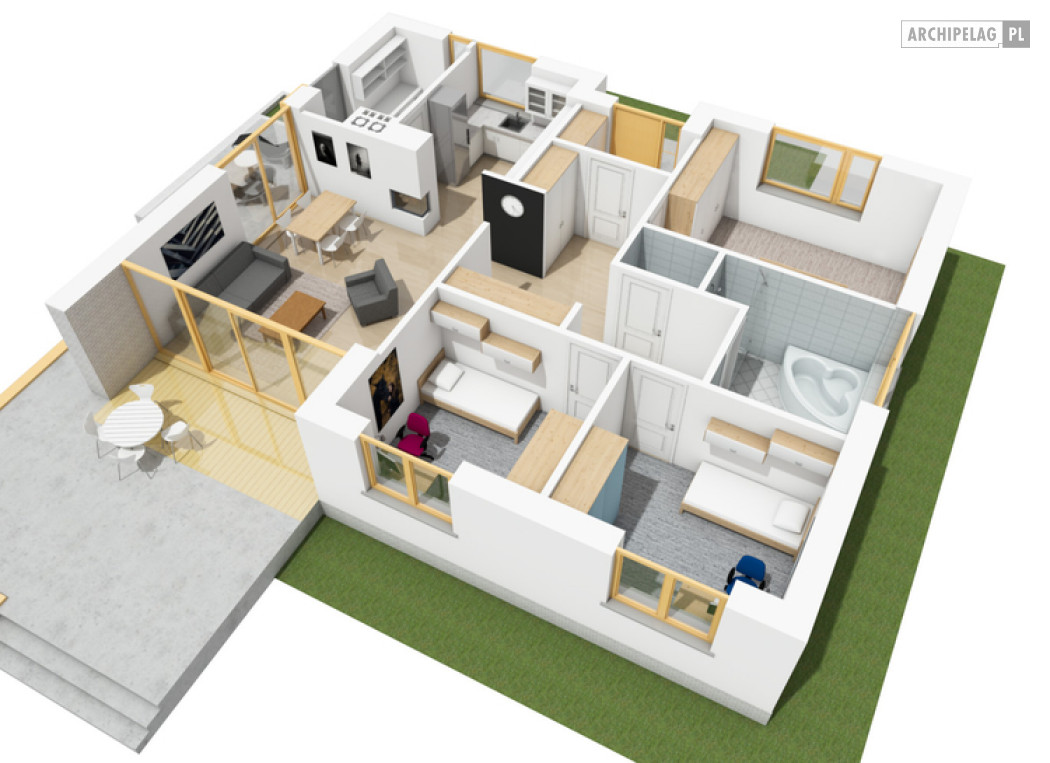

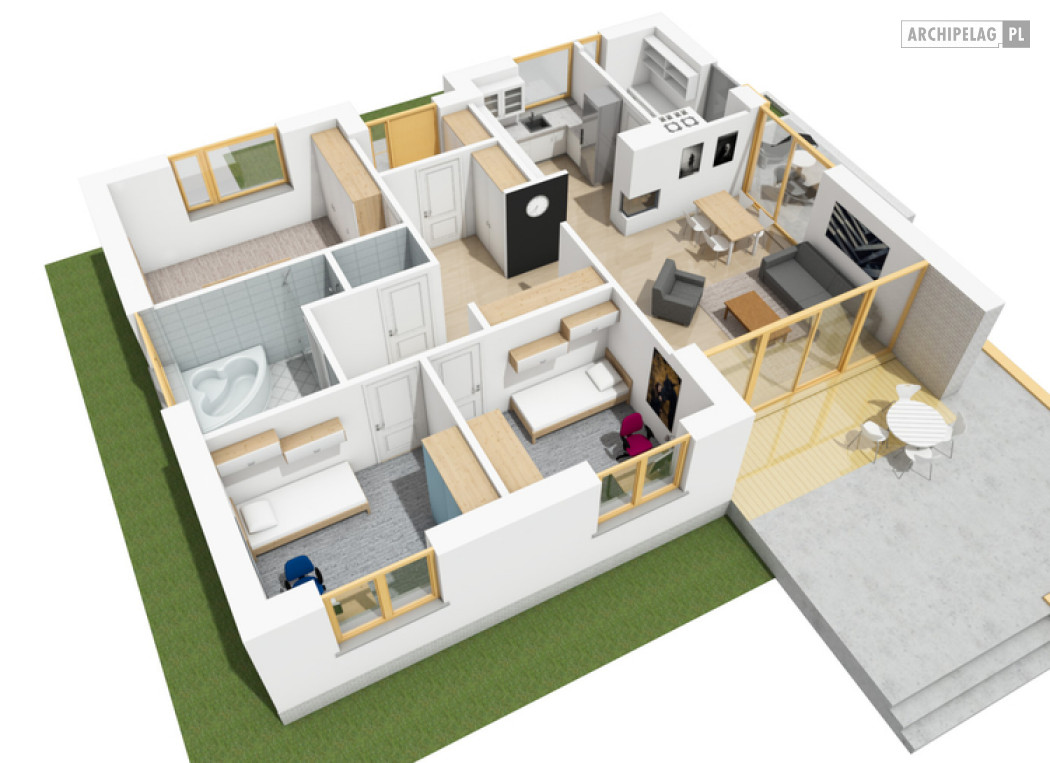

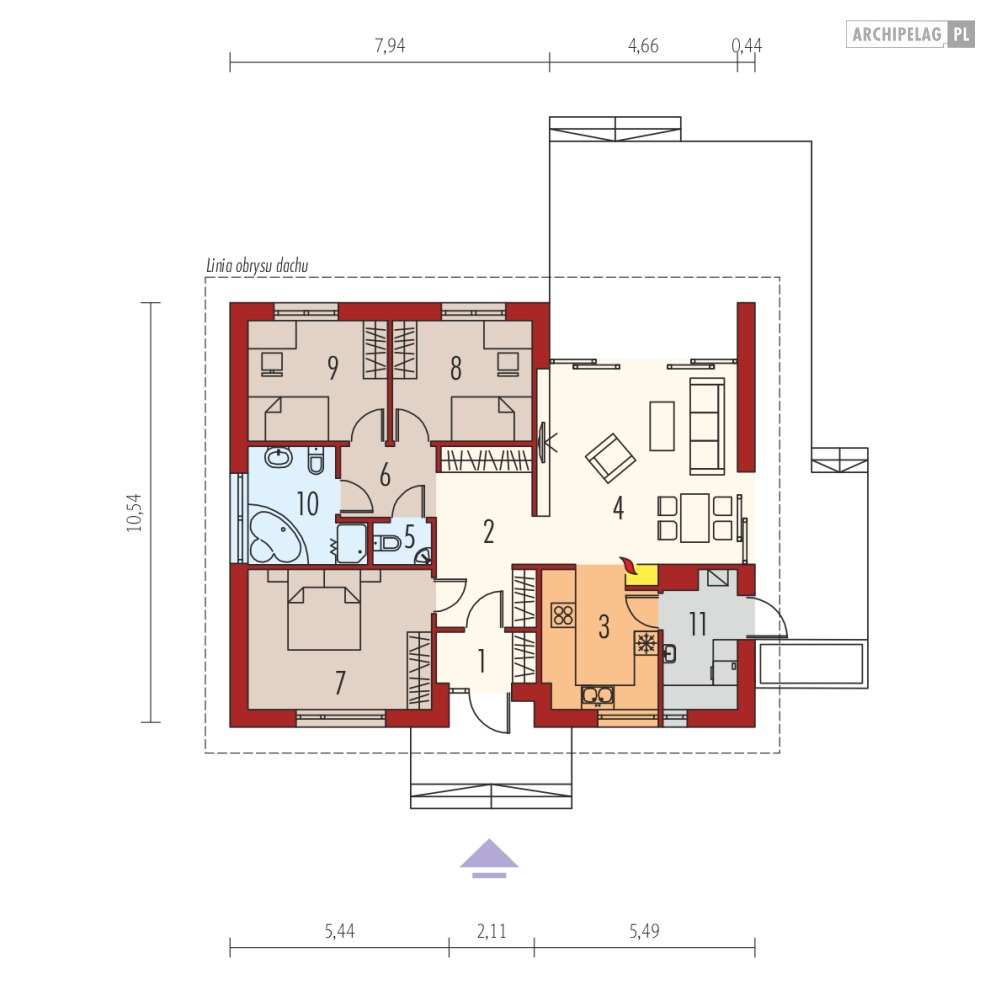

Rzut parteru
102.35 m2
Wiatrołap
3.07 m2
Hol
10.71 m2
Kuchnia
9.54 m2
Pokój dzienny + jadalnia
24.4 m2
Toaleta
1.47 m2
Korytarz
4.12 m2
Sypialnia
15.66 m2
Sypialnia
10.26 m2
Sypialnia
10.26 m2
Łazienka
7.12 m2
Kotłownia
5.74 m2
Pobierz rysunki szczegółowe
Zapytaj, co możesz zmienić
Swen II
Lustrzane odbicie
Pobierz rysunki szczegółowe
Zapytaj, co możesz zmienić
Zamów rysunki szczegółowe
Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.
ZAMAWIAM
Order drawings image
Elewacje
Swen II

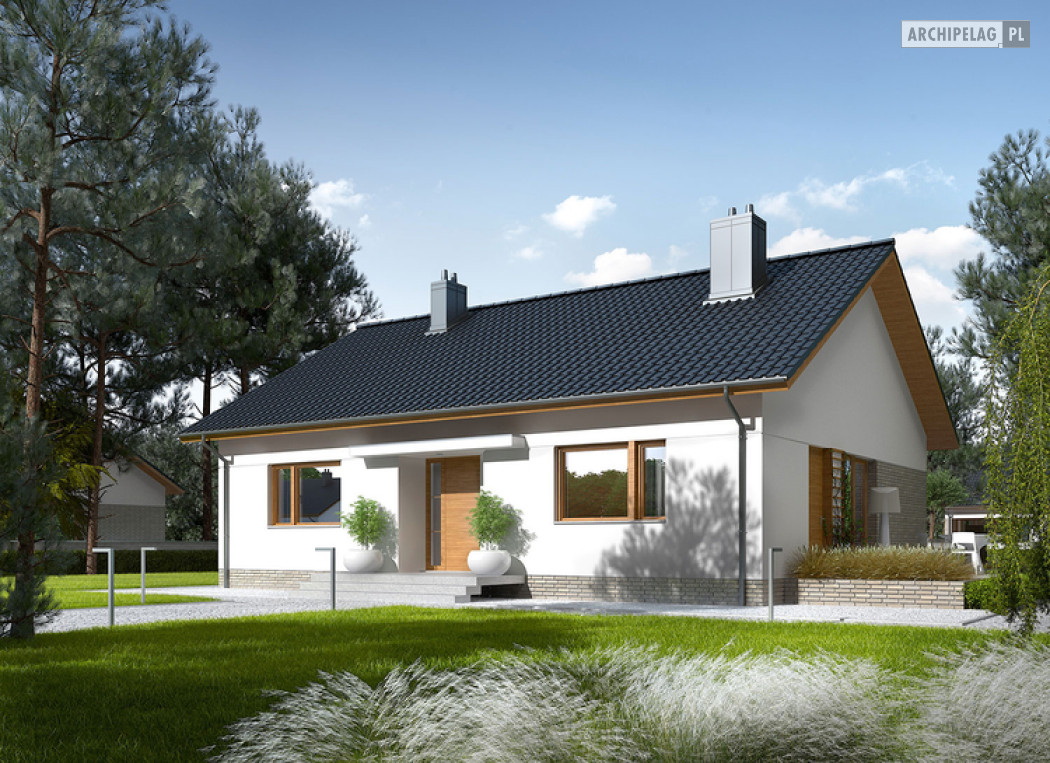

Frontowa
Swen II

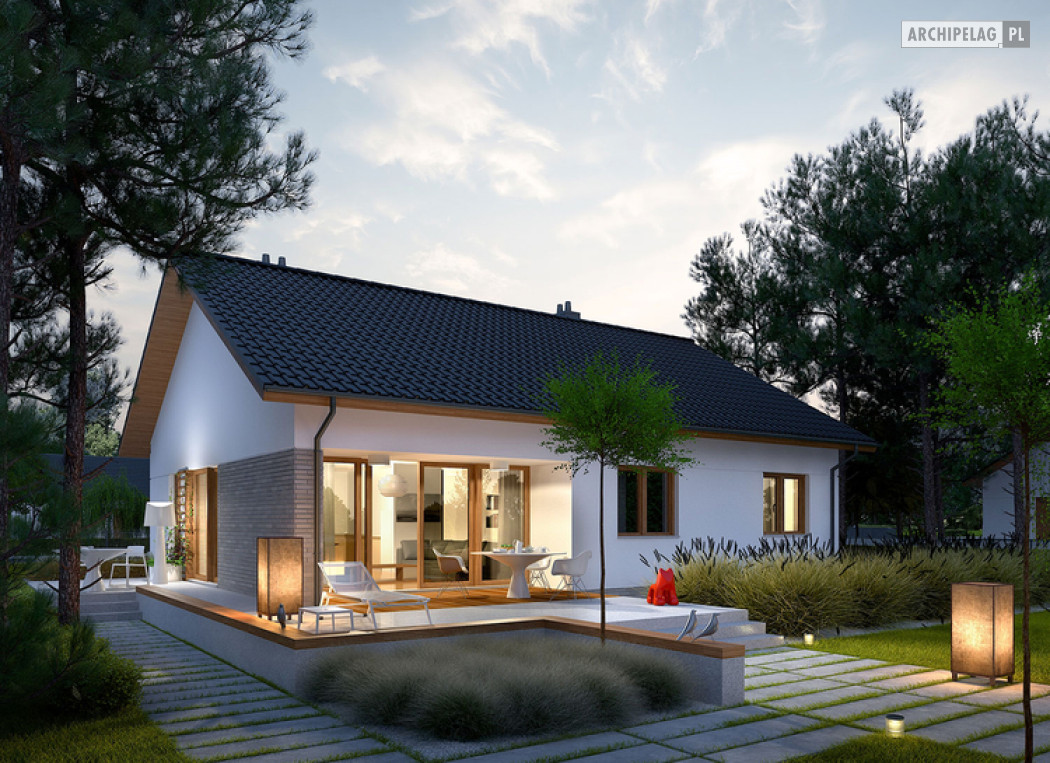

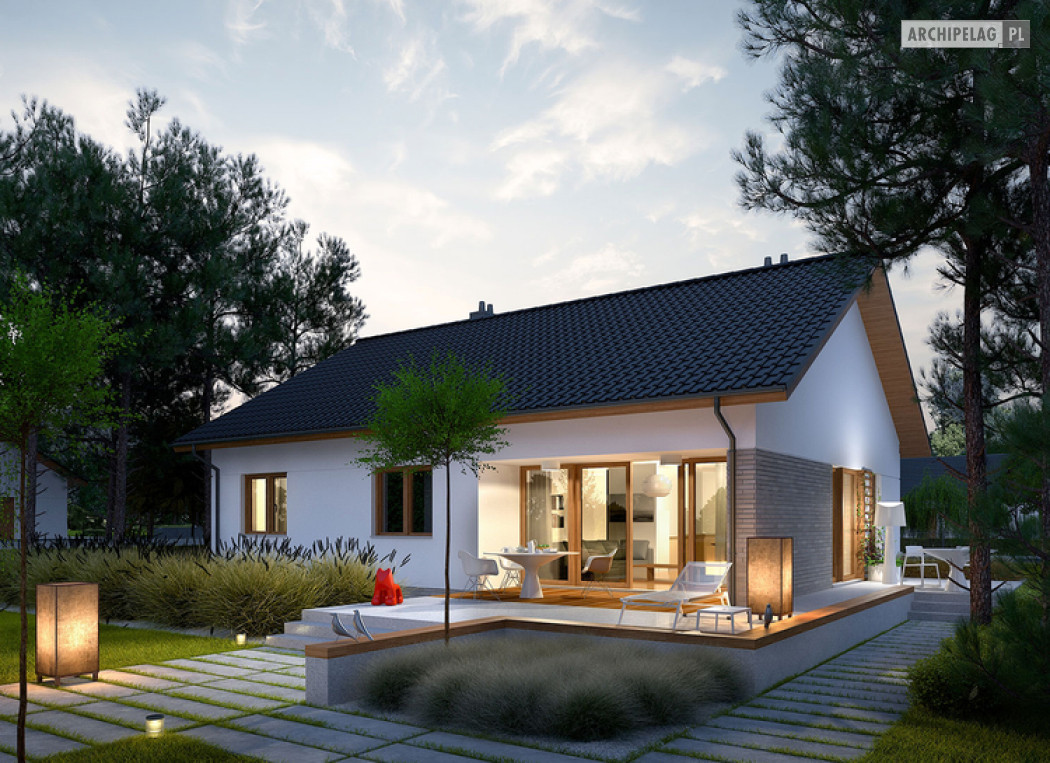

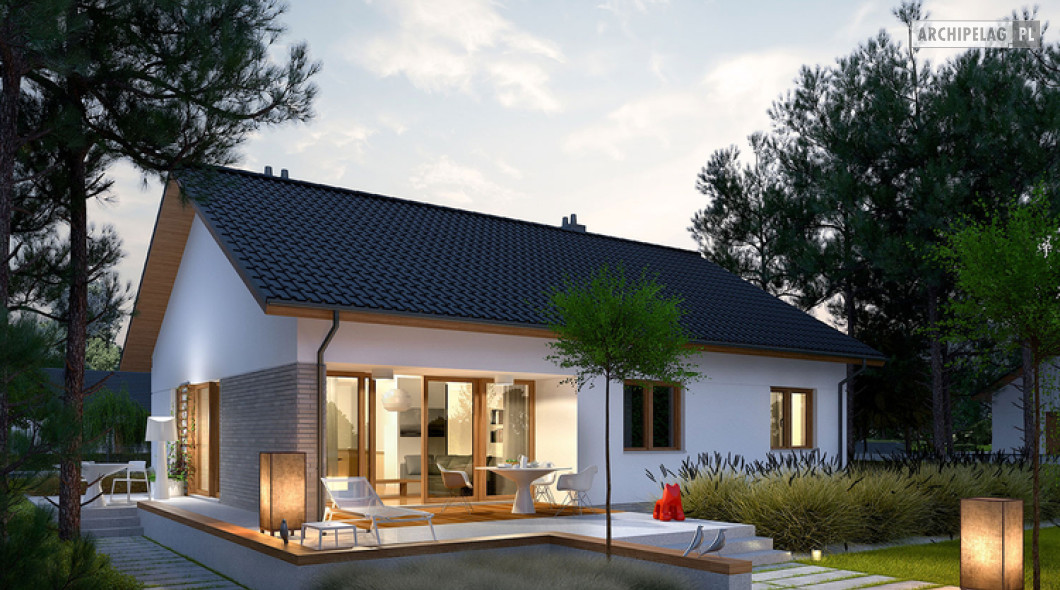

Ogrodowa
Swen II
Lewa
Swen II
Prawa
Specyfikacja techniczna
Główne parametry
Powierzchnia użytkowa
96,61 m2
Łączna powierzchnia tzw. pomieszczeń użytkowych. Przede wszystkim nie zalicza się do niej powierzchni garażu, nieużytkowego strychu, piwnicy, kotłowni.
Liczba pokoi
4
Liczba łazienek
1
Pełna specyfikacja
Maksymalna wysokość budynku
7,00 m
Wysokość wyznaczona od poziomu terenu do najwyżej położonej części dachu (np. kalenicy), zwykle bez uwzględnienia kominów.
Kąt nachylenia dachu
30,00°
Nachylenie połaci dachu podane w stopniach.

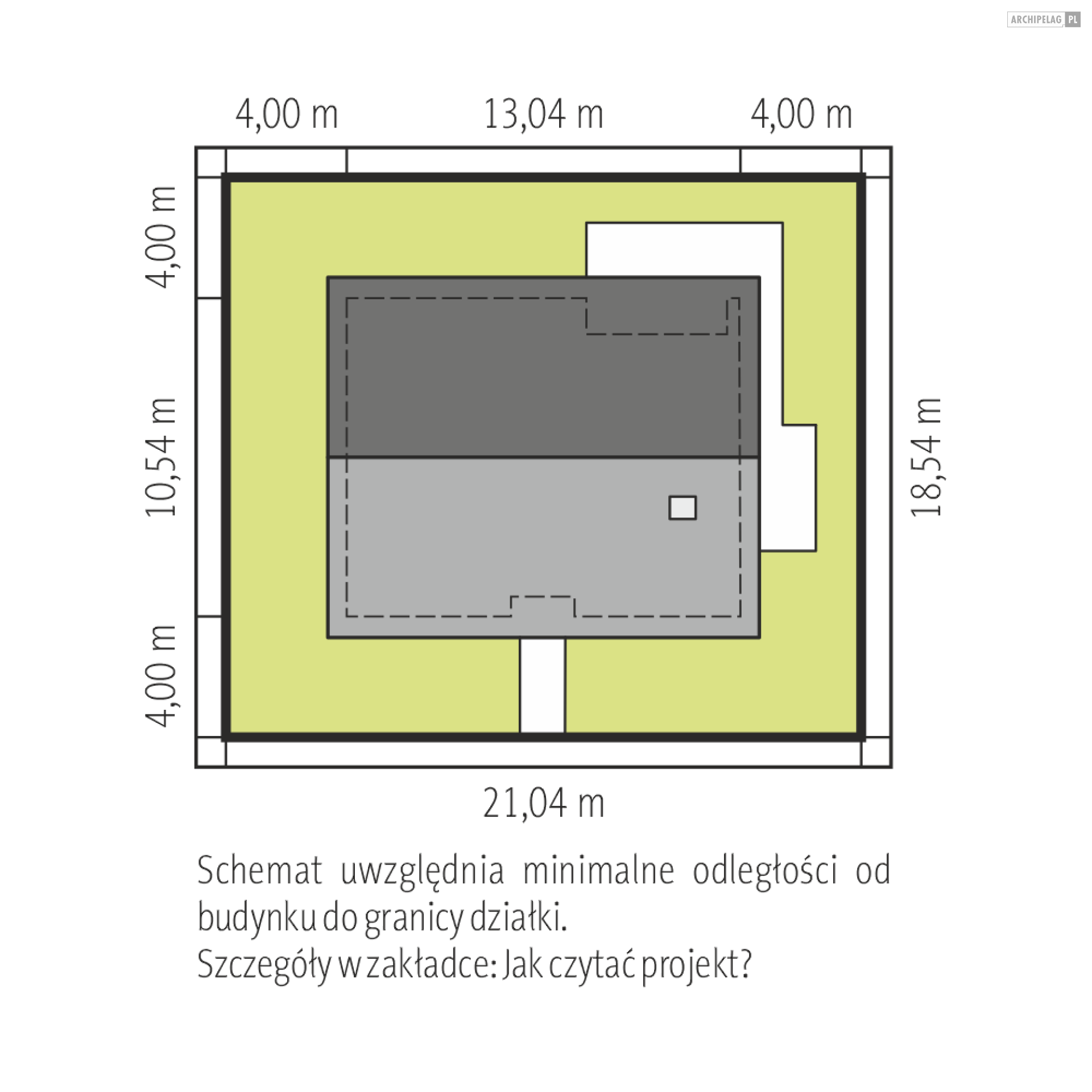

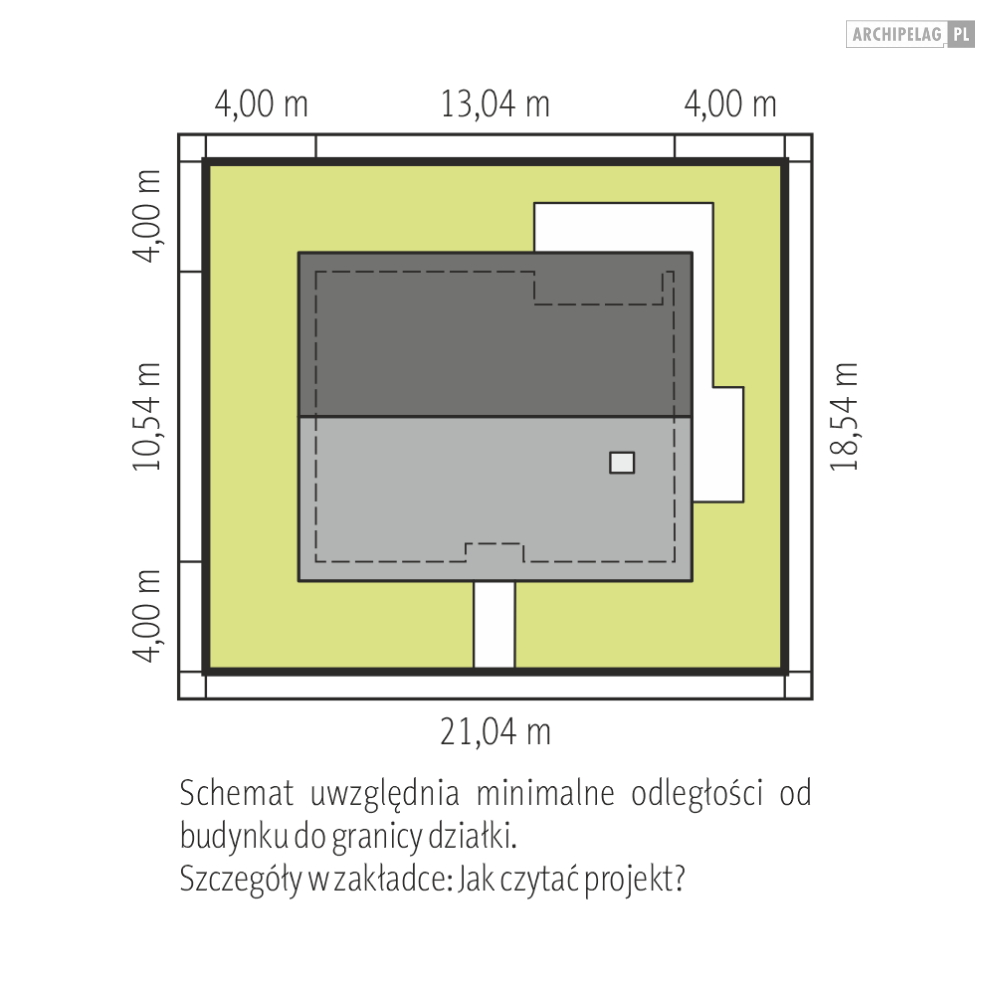

Minimalne wymiary działki (szerokość)
21,04 m
Szerokość działki wyznaczona przy założeniu, że minimalna odległość budynku od granic działki wynosi przynajmniej 3 m w przypadku ścian bez otworów okiennych lub drzwiowych, albo 4 m w przypadku ścian budynku z takimi otworami.
Minimalne wymiary działki (długość)
18,54 m
Długość działki wyznaczona przy założeniu, że minimalna odległość budynku od granic działki wynosi przynajmniej 3 m w przypadku ścian bez otworów okiennych lub drzwiowych, albo 4 m w przypadku ścian budynku z takimi otworami.
Technologia budowy
Murowany
Typ dachu
Dwuspadowy
Kształt dachu – płaski, jednospadowy (jedna skośna połać), dwuspadowy (dwie połacie), wielospadowy (w praktyce o przynajmniej czterech połaciach).
Energooszczędność
Standardowy
Energooszczędny – dom o zapotrzebowaniu na tzw. nieodnawialna energię pierwotną (EP) niższym, niż wymagana przepisami maksymalna wartość.
Koszt: Instalacje
30 653 zł
Łączny koszt wykonania wszystkich niezbędnych instalacji wewnętrznych – grzewczej, wentylacyjnej, wodno-kanalizacyjnej, elektrycznej itd.
Powierzchnia netto budynku
108,86 m2
Łączna powierzchnia wszystkich kondygnacjach obliczana z pominięciem elementów konstrukcyjnych (ściany nośne, słupy itp.) ale wraz z powierzchnią zajmowaną przez ścianki działowe lub inne elementy, które można potencjalnie zdemontować.
Powierzchnia całkowita budynku
131,24 m2
Łączna powierzchnia wszystkich kondygnacjach obliczana po obrysie ścian zewnętrznych, wraz z powierzchnią zajmowaną przez ściany wewnętrzne.
Kubatura budynku
291,75 m3
Objętość budynku, zwykle wraz z elementami konstrukcyjnymi (ścianami, stropami itd.).
Szerokość budynku
13,04 m
Maksymalna szerokość budynku wraz z grubością izolacji cieplnej oraz okładzin ściennych.
Długość budynku
10,54 m
Maksymalna długość budynku wraz z grubością izolacji cieplnej oraz okładzin ściennych.
Liczba kondygnacji
Parterowe
Za kondygnacje uznawane są również poddasza użytkowe oraz piwnice. Kondygnacją nie jest natomiast poddasze nieużytkowe ani antresola.
Koszty
Koszty budowy
376 000 zł
Koszt: Stan pod klucz
Obejmuje koszt wszystkich robót stanu surowego, wykonania instalacji wewnętrznych oraz robót wykończeniowych.
219 000 zł
Koszt: Stan surowy zamknięty
Koszt wzniesienia budynku wraz z pokryciem dachu i stolarką zewnętrzną (okna i drzwi). Bez instalacji, ocieplenia i robót wykończeniowych.
Koszty utrzymania
EP = 66,26 kWh/m2 rok
Oznacza ilość energii nieodnawialnej, jaką budynek może pozyskiwać z nieodnawialnych surowców energetycznych, czyli energii zawartej w paliwach i nośnikach takich jak węgiel, gaz czy ropa naftowa.
Opis

W projekcie zastosowano systemy zabudowy poddaszy, ścian działowych i sufitów podwieszonych Rigips. Więźba dachowa w systemie dachu prefabrykowanego w systemie płytki kolczastej MITEK.

Charakterystyka: dom parterowy, niepodpiwniczony
Przeznaczenie: dom dla 3-4-osobowej rodziny

Technologia i konstrukcja:
Fundamenty: ławy, bloczki betonowe 24 cm, ocieplenie styropian 15 cm
Ściany zewnętrzne: murowane, dwuwarstwowe, beton komórkowy H+H 24 cm, ocieplenie Termo Organika 20 cm
Ściany wewnętrzne: ściany działowe w systemie suchej zabudowy Rigips 12 cm
Podłoga na gruncie: płyta betonowa, ocieplenie styropian 15 cm
Strop: pas dolny wiązara stanowi konstrukcję, sufit podwieszony Rigips
Dach: wiązary dachowe prefabrykowane, ocieplenie wełna mineralna 30 cm, dachówka ceramiczna Röben

Rozwiązania instalacje:
Ogrzewanie: kocioł gazowy, rozprowadzenie ciepła: grzejniki
Wentylacja: grawitacyjna
OZE: kolektory słoneczne

Wykończenie:
Elewacje: tynk cienkowarstwowy mineralny Termo Organika i okładzina klinkierowa
Stolarka: drewniana, PVC lub aluminiowa, drzwi wejściowe firmy Hörmann
Inne: ażurowa pergola drewniana
Otoczenie: system tarasowy ProDeck - deska kompozytowa Terra w kolorze złoty dąb

Dostępne wersje:
- Swen – inna aranżacja parteru, poddasze do adaptacji, dach o kącie nachylenia 35°, odmienne wykończenie elewacji
- Odbicie lustrzane do każdej wersji

Istnieje możliwość:
- podpiwniczenia budynku
- wykonania budynku w technologii szkieletowej

Atuty projektu okiem architekta:
- Szybkie w montażu, prefabrykowane elementy dachu, stanowiące jednocześnie konstrukcję stropu, eliminują konieczność ponoszenia kosztów związanych ze stawianiem ścian nośnych, fundamentów oraz stropu żelbetowego nad parterem
- Ścianki działowe szkieletowe umożliwiające dowolną aranżację wnętrza
- Zwarta bryła budynku sprzyjająca energooszczędności, doskonałe parametry cieplne
- Funkcjonalne i ergonomiczne wnętrze z podziałem na strefę dzienną i nocną
- Salon z interesującym narożnym kominkiem
- Funkcjonalne szafy wnękowe
- Duże przeszklenia od strony ogrodu oraz w jadalni z widokiem na ogród
- Zacieniony taras w podcieniu
- Wygodne zadaszenie nad wejściem do budynku jako osłona przed wiatrem i śniegiem
- Zblokowane piony instalacyjne to oszczędność na etapie budowy i eksploatacji instalacji
CZYTAJ WIĘCEJ
Dodatki do projektu
Opieka konsultacyjna
0zł
599 zł
Prenumerata 12 tytułów
0zł
599 zł
  • Zmiany w projekcie
    0 zł
  • Teczka na dokumentację
    0 zł
  • 1800 na start
    1 800 zł
  • Kosztorysy do projektów
    1 200 zł
  • Wentylacja mechaniczna
    1 000 zł
  • Pompa ciepła
    700 zł
  • Panele fotowoltaiczne
    500 zł
  • Ogrzewanie podłogowe
    700 zł
Prenumerata 12 tytułów
0zł
599 zł
  • Centralny odkurzacz
    200 zł
  • Inteligentny dom
    400 zł
  • Oczyszczalnia ścieków
    300 zł
  • Szambo przydomowe
    200 zł
  • Ogrodzenie domu
    350 zł
  • Zagospodarowanie wody deszczowej
    300 zł
  • Dziennik budowy
    9,90 zł
Rekomendowani producenci
Systemy rynnowe BRYZA i podsufitka
Zacznij budować
Dachówki ceramiczne, cegła i płytki klinkierowe, dachy, elewacje, ogrodzenia, sc...
Zacznij budować
Okna i drzwi z PVC
Zacznij budować
Okna i wyłazy dachowe
Zacznij budować
Deska barlinecka
Zacznij budować
Armatura instalacyjna
Zacznij budować
Farby wewnętrzne do ścian i sufitów, grunty i szpachle, farby fasadowe, produkty...
Zacznij budować
Okna, drzwi, systemy osłonowe, przegrody p.poż, dom inteligentny w systemie TaHo...
Zacznij budować
Szpache, gładzie, tynki, kleje, grunty
Zacznij budować
System murowania ceramicznych pustaków POROTHERM DRYFIX
Zacznij budować
Szpachle, gładzie, grunty, Systemy ociepleń budynków – kleje, tynki, System Glaz...
Zacznij budować
Ytong - kompleksowy system budowy ciepłych i energooszczędnych domów
Zacznij budować
Zobacz wszystkich partnerów
Swen II
BD44775
Powierzchnia użytkowa
Łączna powierzchnia tzw. pomieszczeń użytkowych. Przede wszystkim nie zalicza się do niej powierzchni garażu, nieużytkowego strychu, piwnicy, kotłowni.
96,61 m2
Liczba pokoi
4
Liczba łazienek
1
Kup projekt
4 100 zł
Projekt + opieka konsultacyjna
Tylko u nas kupujesz projekt wraz z
opieką konsultacyjną w trakcie budowy domu
Kup projekt
4 100 zł
Masz pytania?
Zadzwoń!
22 257 84 76
pon-pt: 9-17
PODOBNE PROJEKTY
Elmo ECONOMIC
Elmo ECONOMIC
76.4 m2
Elmo V ENERGO
Elmo V ENERGO
76.2 m2
Erin II G1
Erin II G1
86.55 m2
Eryk (z wiatą)
Eryk (z wiatą)
89.19 m2
Eryk II G1 (30 stopni)
Eryk II G1 (30 stopni)
89.91 m2
Kornel IV ENERGO
Kornel IV ENERGO
91.83 m2
Projekt domu Swen II
Pobierz rysunki szczegółowe tego domu i sprawdź dokładne wymiary pomieszczeń! Wypełnij wszystkie pola, aby dostać rysunki
Administratorem Twoich danych jest AVT-Korporacja sp. z o.o. z siedzibą ul. Leszczynowa 11, 03-197 Warszawa. Chodzi o dane osobowe, które zbieramy, aby móc wysłać Ci nasze produkty (czasopisma w formie drukowanej lub elektronicznej i inne towary) oraz faktury za ich zakup. ... Chcemy przetwarzać Twoje dane osobowe w celach opisanych w naszej polityce prywatności, a w szczególności: w celu realizacji usług świadczonych w naszym sklepie internetowym oraz w innych prawnie usprawiedliwionych celach, w tym marketingu bezpośredniego naszych produktów i usług (tzw. uzasadniony interes administratora). Bez Twojej zgody nie przekażemy i nie będziemy dokonywać obrotu (nie użyczymy, nie sprzedamy) Twoich danych osobowych innym osobom lub instytucjom. Twoje dane osobowe możemy przekazać jedynie podmiotom uprawnionym do ich uzyskania na podstawie obowiązującego prawa (np. sądy lub organy ścigania) – ale tylko na ich żądanie w oparciu o stosowną podstawę prawną. Będziemy przetwarzać Twoje dane osobowe tak długo, jak będzie to niezbędne do wykonania umowy, a po tym czasie – przez okres odpowiadający okresowi przedawnienia roszczeń, jakie może podnosić administrator danych i jakie mogą być podnoszone wobec administratora danych. Masz prawo do żądania od administratora dostępu do Twoich danych, ich sprostowania, usunięcia, ograniczenia ich przetwarzania, wniesienia sprzeciwu wobec przetwarzania Twoich danych lub ich przenoszenia. W każdej chwili możesz odwołać zgodę na przetwarzanie Twoich danych osobowych oraz możesz zażądać, by Twoje wszystkie dane zostały przez nas usunięte. Podstawy prawne przetwarzania Twoich danych osobowych: art. 5, 6, art. 12, art. 13 Ogólnego rozporządzenia o ochronie danych osobowych (RODO), art. 10 Ustawy o świadczeniu usług drogą elektroniczną, Rozporządzenie Ministra Finansów w sprawie przesyłania faktur w formie elektronicznej, zasad ich przechowywania oraz trybu udostępniania organowi podatkowemu lub organowi kontroli skarbowej z dnia 20 grudnia 2012 r. (Dz.U. z 2012 r. poz. 1528) oraz zasadami wystawiania, przesyłania i przechowywania faktury elektronicznej. Czytaj dalej Zwiń
Close icon
Projekt domu Swen II
Pobierz rysunki szczegółowe tego domu i sprawdź dokładne wymiary pomieszczeń! Wypełnij wszystkie pola, aby dostać rysunki
Administrator danych osobowych: AVT-Korporacja sp. z o.o. z siedzibą: ul. Leszczynowa 11, 03-197 Warszawa. Cel przetwarzania danych: realizacja wysyłki newslettera ...
Swen II
rzut wizualizacja 1 1 z 2 10
Lustrzane odbicie

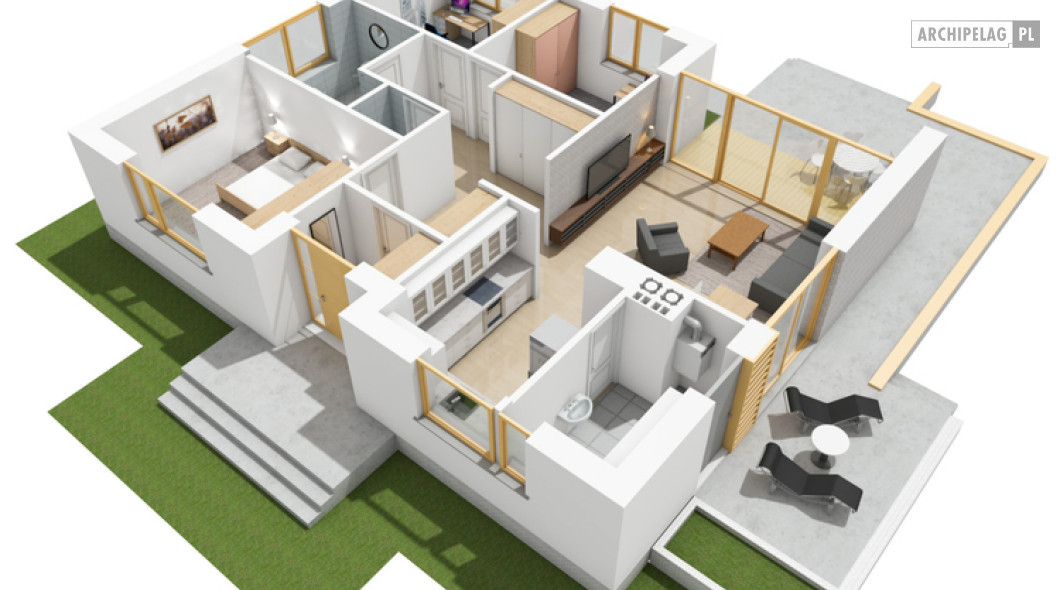

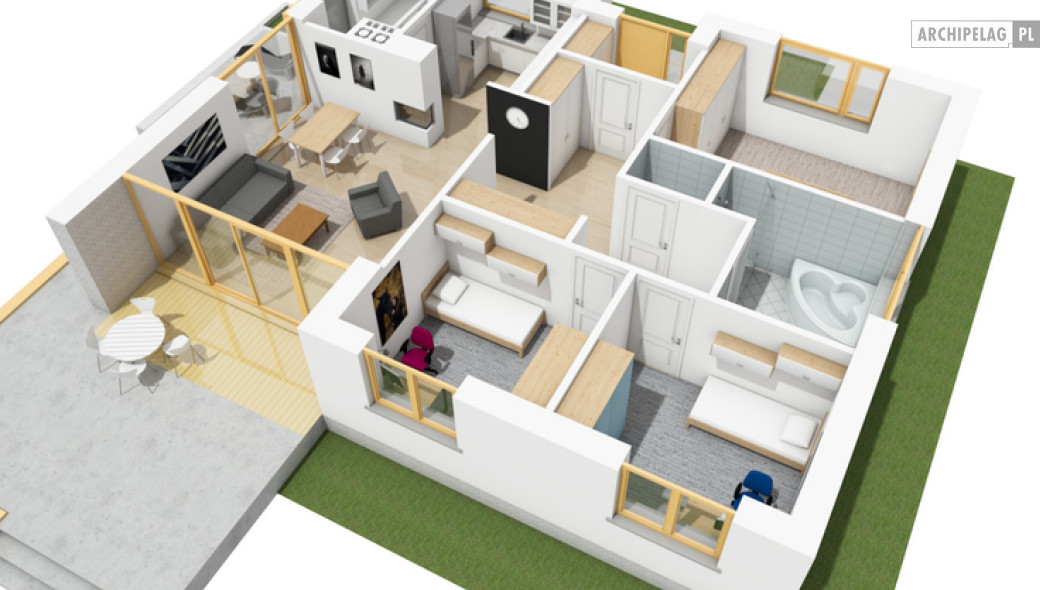

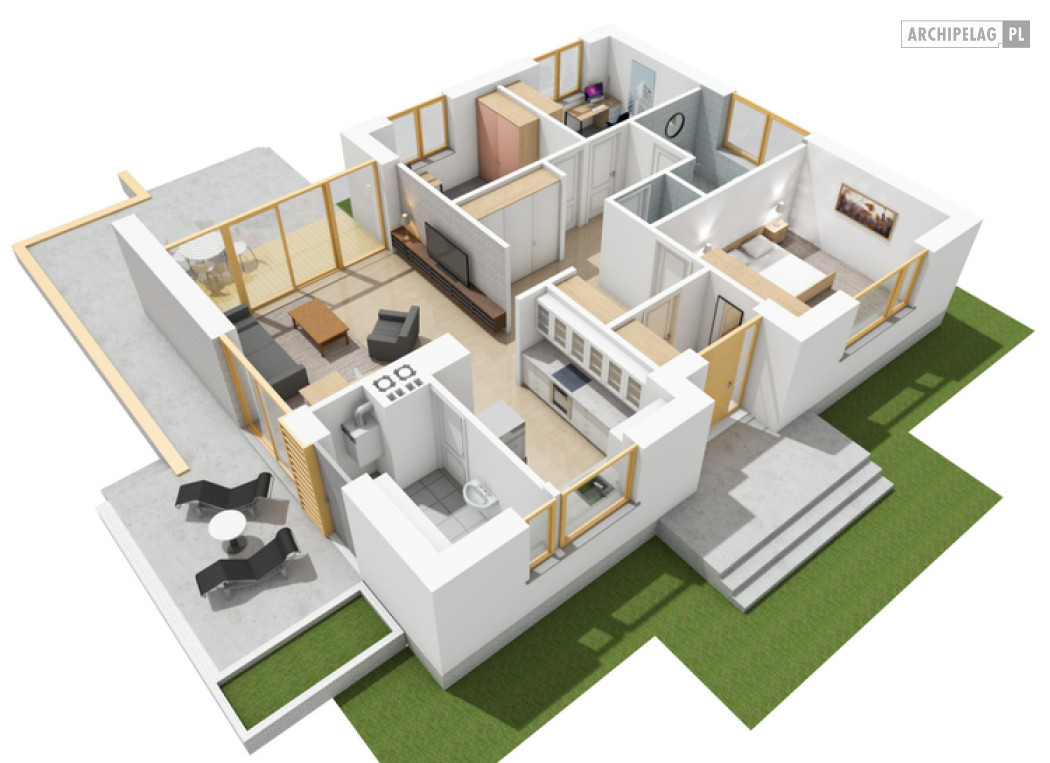

Zobacz wizualizacje Zobacz rzuty
