Rafael III G1

Dodaj do porównania Usuń z porównania
Dodaj do ulubionych Usuń z ulubionych
Code icon
Lustrzane odbicie
Pow. użytkowa:
95.56m2
Koszt budowy:
406000zł
Liczba pokoi:
4
Liczba łazienek:
1
Garaż:
1
Rzuty Elewacja Specyfikacja techniczna Koszty Opis Dodatki
Share icon
Rzuty
Rafael III G1
Lustrzane odbicie

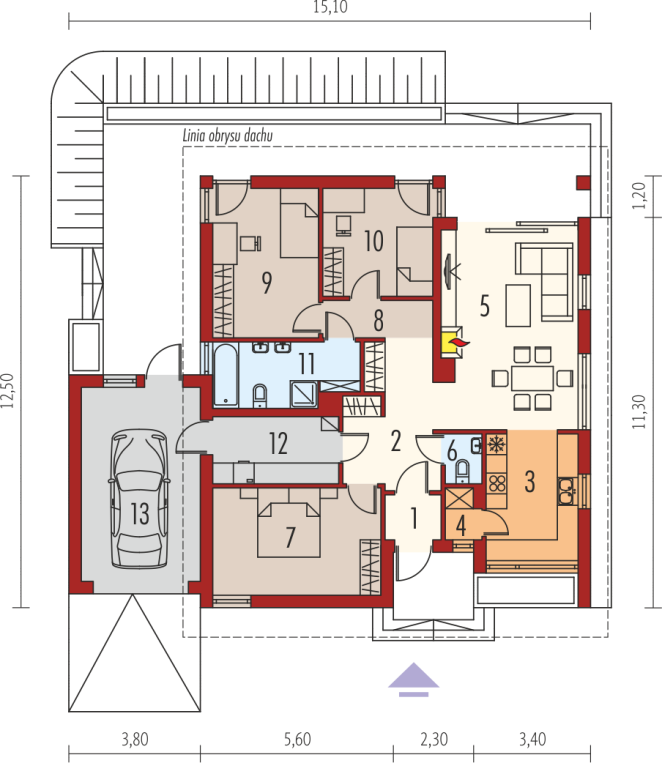

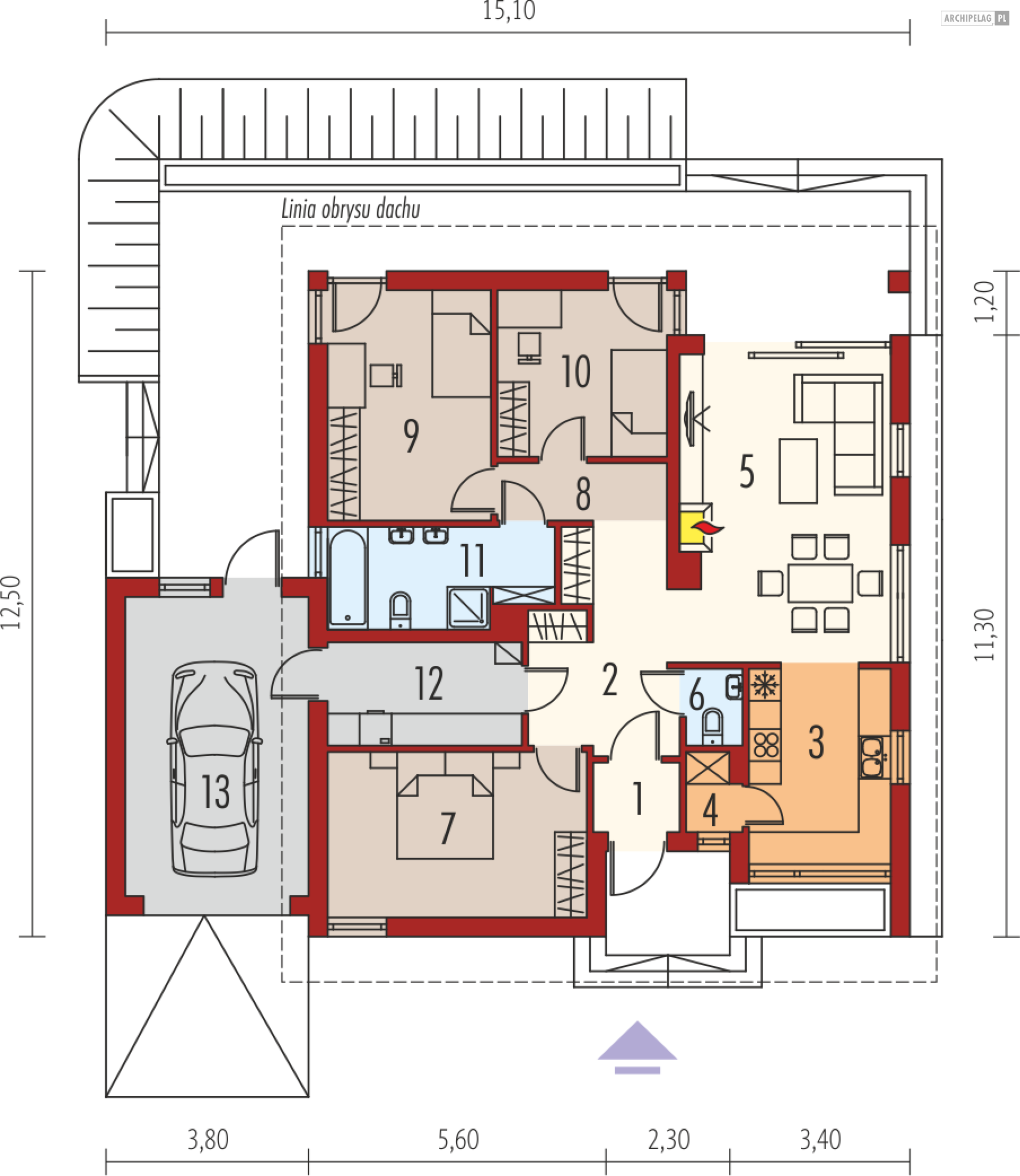

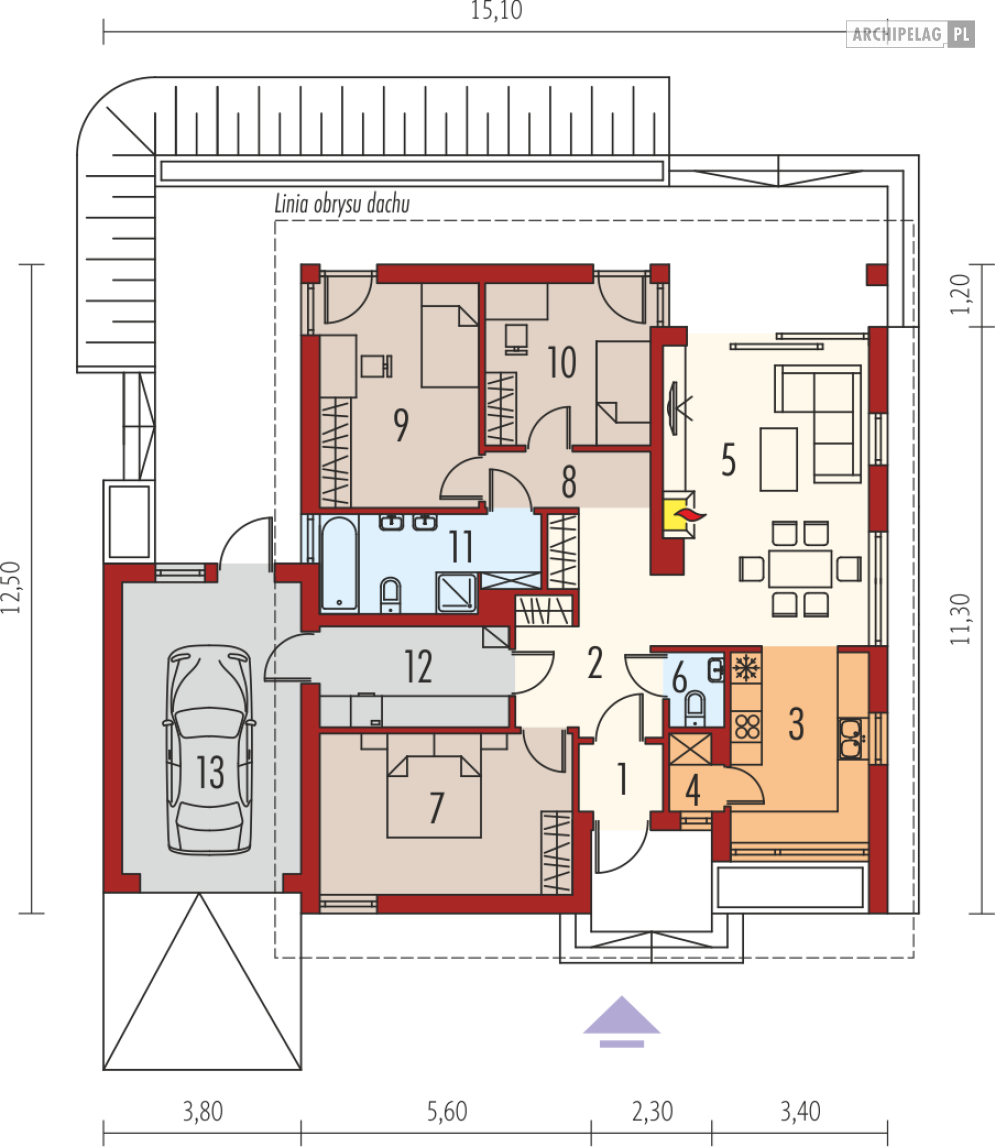

Rzut parteru
122.25 m2
Wiatrołap
1.78 m2
Hol
9.56 m2
Kuchnia
9.54 m2
Spiżarnia
1.62 m2
Pokój dzienny
22.76 m2
Toaleta
1.68 m2
Sypialnia
14.84 m2
Korytarz
3.53 m2
Sypialnia
13.01 m2
Sypialnia
9.81 m2
Łazienka
7.43 m2
Kotłownia
7.5 m2
Garaż
19.19 m2
Pobierz rysunki szczegółowe
Zapytaj, co możesz zmienić
Rafael III G1
Lustrzane odbicie
Pobierz rysunki szczegółowe
Zapytaj, co możesz zmienić
Zamów rysunki szczegółowe
Zapoznaj się ze szczegółowymi rysunkami rzutów kondygnacji w PDF dla tego projektu.
ZAMAWIAM
Order drawings image
Elewacje
Rafael III G1

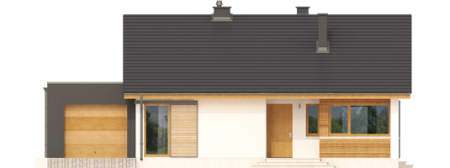

Frontowa
Rafael III G1

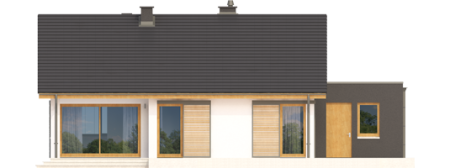

Ogrodowa
Rafael III G1

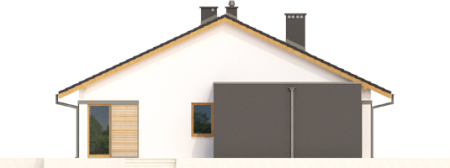

Lewa
Rafael III G1

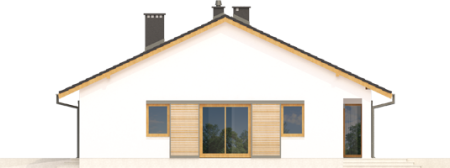

Prawa
Specyfikacja techniczna
Główne parametry
Powierzchnia użytkowa
95,56 m2
Łączna powierzchnia tzw. pomieszczeń użytkowych. Przede wszystkim nie zalicza się do niej powierzchni garażu, nieużytkowego strychu, piwnicy, kotłowni.
Liczba pokoi
4
Liczba łazienek
1
Garaż
1
Pełna specyfikacja
Maksymalna wysokość budynku
6,82 m
Wysokość wyznaczona od poziomu terenu do najwyżej położonej części dachu (np. kalenicy), zwykle bez uwzględnienia kominów.
Kąt nachylenia dachu
25,00°
Nachylenie połaci dachu podane w stopniach.

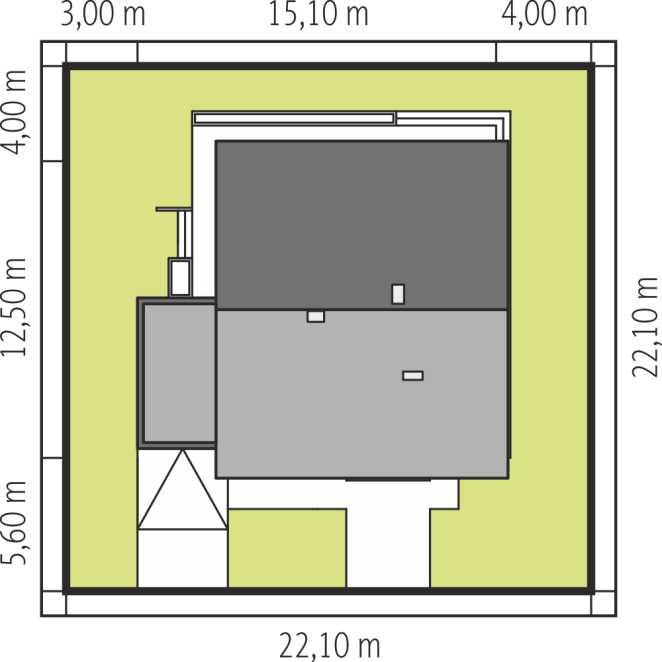

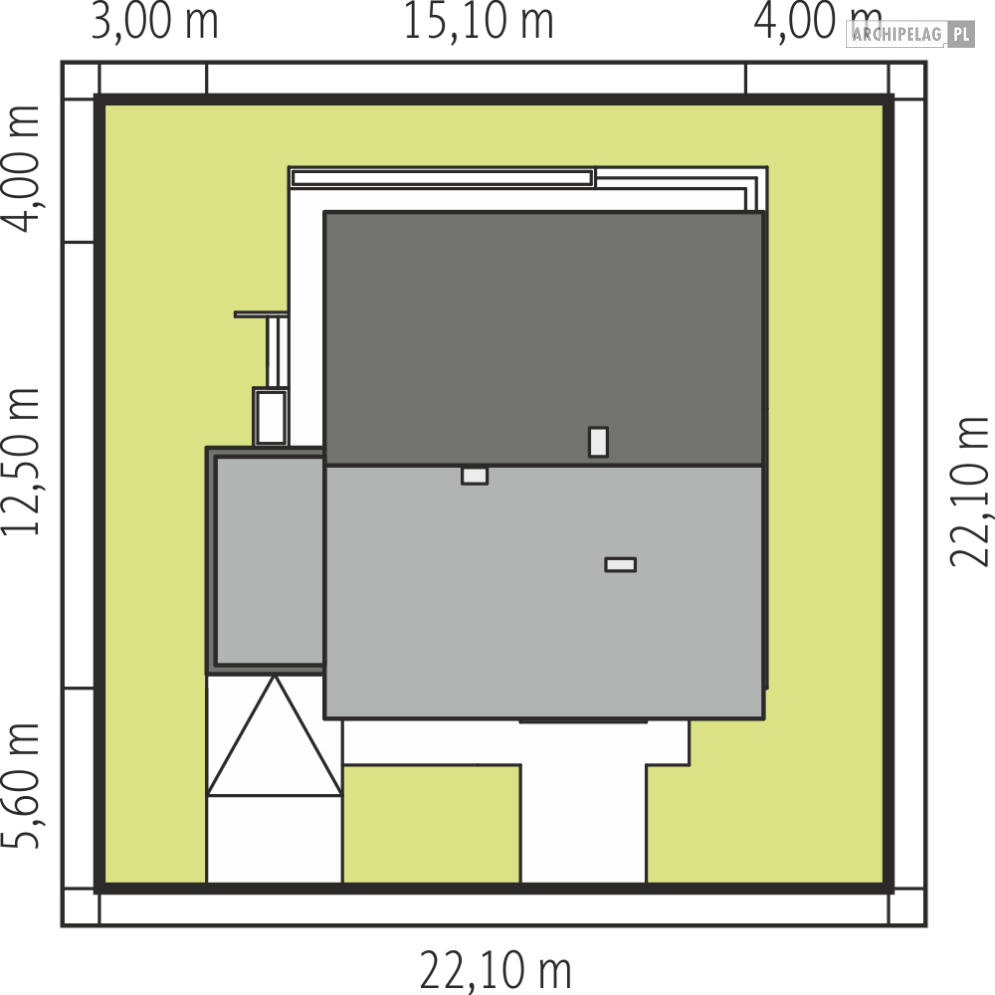

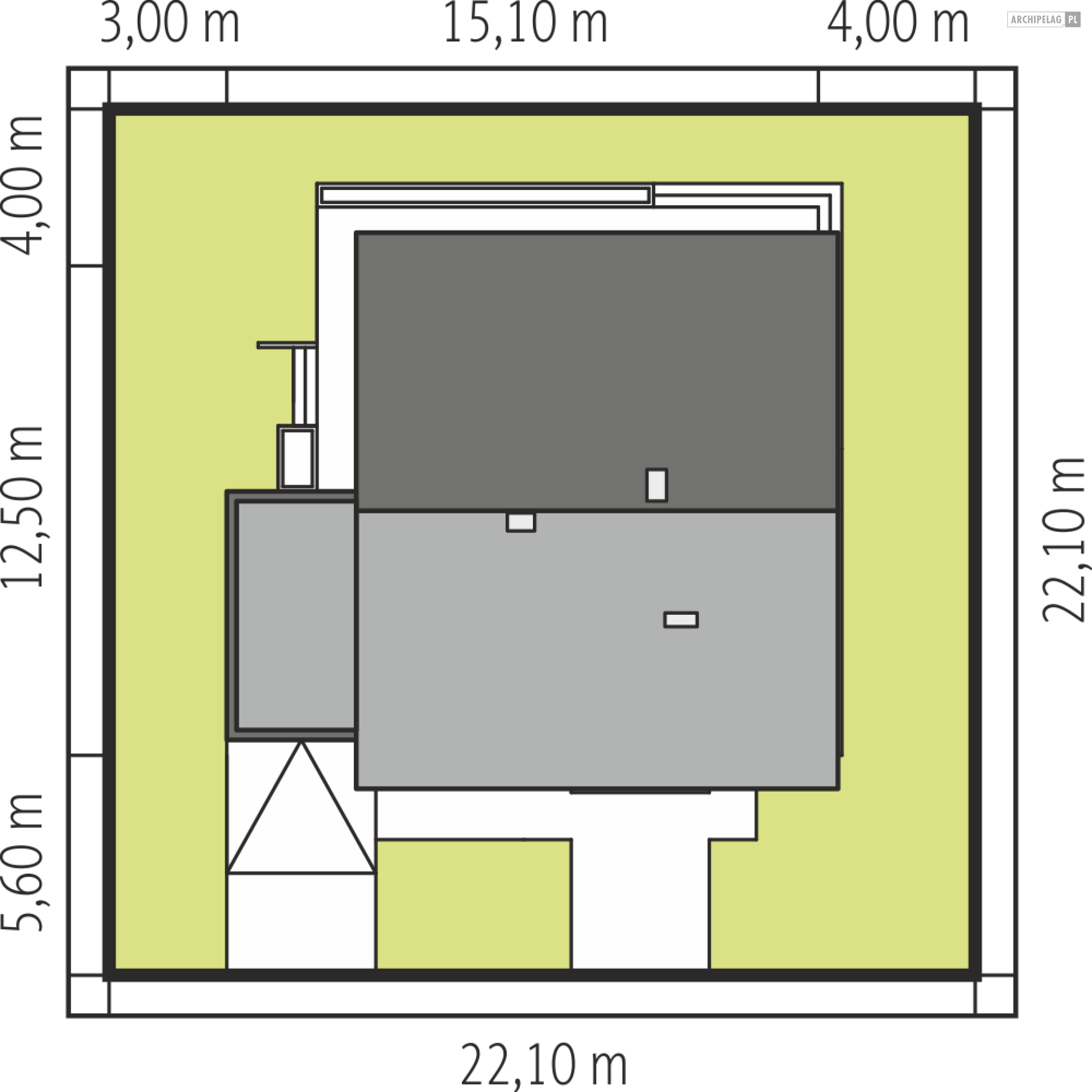

Minimalne wymiary działki (szerokość)
22,10 m
Szerokość działki wyznaczona przy założeniu, że minimalna odległość budynku od granic działki wynosi przynajmniej 3 m w przypadku ścian bez otworów okiennych lub drzwiowych, albo 4 m w przypadku ścian budynku z takimi otworami.
Minimalne wymiary działki (długość)
22,10 m
Długość działki wyznaczona przy założeniu, że minimalna odległość budynku od granic działki wynosi przynajmniej 3 m w przypadku ścian bez otworów okiennych lub drzwiowych, albo 4 m w przypadku ścian budynku z takimi otworami.
Technologia budowy
Murowany
Typ dachu
Dwuspadowy
Kształt dachu – płaski, jednospadowy (jedna skośna połać), dwuspadowy (dwie połacie), wielospadowy (w praktyce o przynajmniej czterech połaciach).
Energooszczędność
Standardowy
Energooszczędny – dom o zapotrzebowaniu na tzw. nieodnawialna energię pierwotną (EP) niższym, niż wymagana przepisami maksymalna wartość.
Koszt: Instalacje
37 323
Łączny koszt wykonania wszystkich niezbędnych instalacji wewnętrznych – grzewczej, wentylacyjnej, wodno-kanalizacyjnej, elektrycznej itd.
Powierzchnia garażu
19,19 m2
Powierzchnia netto budynku
140,84 m2
Łączna powierzchnia wszystkich kondygnacjach obliczana z pominięciem elementów konstrukcyjnych (ściany nośne, słupy itp.) ale wraz z powierzchnią zajmowaną przez ścianki działowe lub inne elementy, które można potencjalnie zdemontować.
Powierzchnia całkowita budynku
170,27 m2
Łączna powierzchnia wszystkich kondygnacjach obliczana po obrysie ścian zewnętrznych, wraz z powierzchnią zajmowaną przez ściany wewnętrzne.
Kubatura budynku
377,44 m3
Objętość budynku, zwykle wraz z elementami konstrukcyjnymi (ścianami, stropami itd.).
Szerokość budynku
15,10 m
Maksymalna szerokość budynku wraz z grubością izolacji cieplnej oraz okładzin ściennych.
Długość budynku
12,50 m
Maksymalna długość budynku wraz z grubością izolacji cieplnej oraz okładzin ściennych.
Liczba kondygnacji
Parterowe
Za kondygnacje uznawane są również poddasza użytkowe oraz piwnice. Kondygnacją nie jest natomiast poddasze nieużytkowe ani antresola.
Koszty
Koszty budowy
406 000 zł
Koszt: Stan pod klucz
Obejmuje koszt wszystkich robót stanu surowego, wykonania instalacji wewnętrznych oraz robót wykończeniowych.
239 000 zł
Koszt: Stan surowy zamknięty
Koszt wzniesienia budynku wraz z pokryciem dachu i stolarką zewnętrzną (okna i drzwi). Bez instalacji, ocieplenia i robót wykończeniowych.
Koszty utrzymania
EP = 66,51 kWh/m2 rok
Oznacza ilość energii nieodnawialnej, jaką budynek może pozyskiwać z nieodnawialnych surowców energetycznych, czyli energii zawartej w paliwach i nośnikach takich jak węgiel, gaz czy ropa naftowa.
Opis

Dom z Kolekcji BIANCO
Ergonomia – Ekonomia – Funkcjonalność – Czysta forma – Glamour

Domy z Kolekcji BIANCO zostały zaprojektowane z najwyższą troską o ergonomię i komfort użytkowy. W każdym projekcie z Kolekcji BIANCO zminimalizowano ilość pionów instalacyjnych. Zgrupowanie w bliskim sąsiedztwie pomieszczeń, do których konieczne jest doprowadzenie wody, kanalizacji oraz systemu wentylacji pozwala ograniczyć koszty związane z wykonaniem instalacji wewnętrznych oraz dodatkowych pionów wentylacyjnych.
W domach z Kolekcji BIANCO strefa dzienna jest wyraźnie oddzielona od części gospodarczej i sanitarnej, co podnosi komfort użytkowy, a dodatkowo akcentuje reprezentacyjny charakter. Strefę nocną zaprojektowano z dbałością o jej intymny charakter. W Kolekcji BIANCO dominuje ascetyczna wizja piękna – prosta, czysta, doskonała.

Charakterystyka: Dom parterowy, niepodpiwniczony, z garażem jednostanowiskowym
Przeznaczenie: Dom dla 3-4-osobowej rodziny

Technologia i konstrukcja:
Ściany zewnętrzne:
murowane
Strop: międzypiętrowy gęstożebrowy
Dach: konstrukcja drewniana, ocieplenie wełna mineralna, dachówka cementowa IBF

Rozwiązania instalacyjne:
Ogrzewanie:
kocioł gazowy, rozprowadzenie ciepła: grzejniki
Wentylacja: grawitacyjna

Wykończenie:
Elewacje:
tynk mineralny z okładziną kamienną i drewnianą
Stolarka: drewniana lub PCV, drzwi wejściowe i brama garażowa firmy Hörmann

Wersje - zapytaj o dostępność:
- Rafael
- podobny układ funkcji, 2 sypialnie, mniejsza powierzchnia użytkowa, dach o kącie nachylenia 28°, bez garażu
- Rafael G1 - podobny układ funkcji, 2 sypialnie, mniejsza powierzchnia użytkowa, z garażem jednostanowiskowym
- Rafael G1 (bliźniak) – wariant w zabudowie bliźniaczej
- Rafael II – podobny układ funkcji, jadalnia z wykuszem, bez garażu i z garażem jednostanowiskowym
- Rafael III – wariant bez garażu
- Rafael IV – dom z rozwiązaniami firmy Rigips i wiązarami prefabrykowanymi, podobny układ funkcji, standard ociepleń ENERGO, bez garażu i z garażem jednostanowiskowym
- Rafael V – dom ze ścianami trójwarstwowymi, taki sam układ funkcji, 2 sypialnie, mniejsza powierzchnia użytkowa, dach o kącie nachylenia 28°, bez garażu i z garażem jednostanowiskowym
- Rafael VI ECONOMIC – podobny układ funkcji, 2 sypialnie, mniejsza powierzchnia użytkowa, standard ociepleń ENERGO, bez garażu i z garażem jednostanowiskowym
- Rafael G1 (30 st), Rafael II (30 st), Rafael III (30 st), Rafael III G1 (30 st), Rafael IV G1 (30 st), Rafael VI ECONOMIC (30 st) – warianty z dachami o kącie nachylenia 30°

- każda wersja z inną propozycją wykończenia elewacji
- odbicie lustrzane do każdej wersji

Istnieje techniczna możliwość:
- podpiwniczenia
- wykonania budynku w technologii szkieletowej
- zmiany kąta nachylenia dachu do 30° oraz adaptacji poddasza na strych
